立管式排管。這種排管多用于氨庫,它的構造是由兩根直徑為Ф76X3.5mm的水平集管與數十根直徑為Ф7 x 3. 5mm的短立管焊接而成。氨液從下面集管進和并充滿管組到接近上集管的水平。產生的蒸氣可以從傳熱面經上集管引出,所以蒸氣的分離比蛇形管迅速 ,傳熱效果也較好。

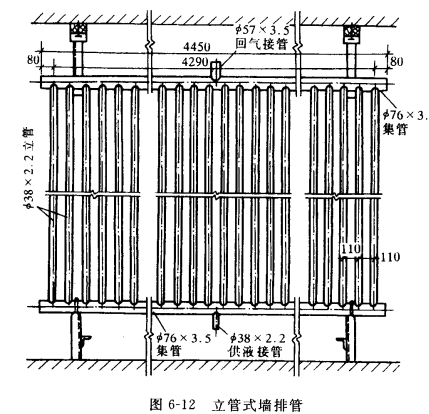

缺點一一容氨量大,液柱壓力對蒸發溫度的影響較大,表面一般不能肋化。但由于它結構簡單,可就地進行制造 ,故在冷凍廠中采用這種排管的仍較多, 見圖6-12。

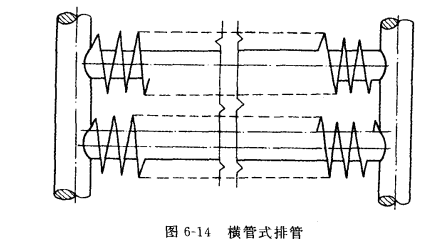

橫管式排管。這種排管也多用于氨庫,型號也較多，常用的有如圖6-13所示的U型頂橫管式排管也有纏上肋片的，它的結構如圖6-14所示。

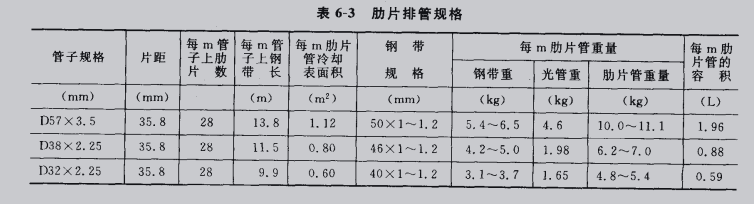

肋片管在我國冷藏庫中使用很普遍，用作排管的肋片管型式有纏繞與嵌套的兩種，肋片采用軟鋼的鋼帶，肋片管的規格見表6-3。

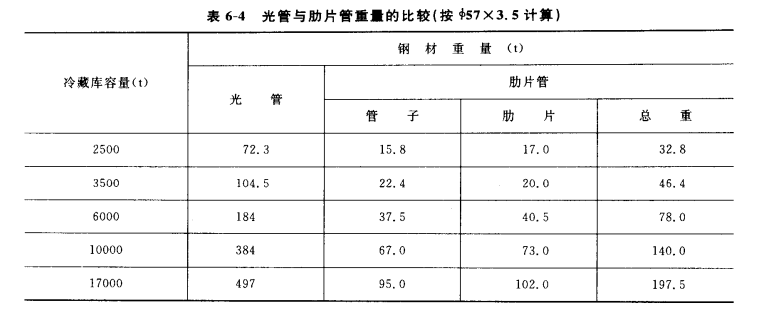

采用肋片管后可以大量節約鋼管，減少金屬的消耗量與系統的容氨量。但是肋片管存在除霜困難，肋片管與管表面接觸不嚴密，且容易生銹等缺點，表6-4列出了光管與肋片管的鋼材消耗量的比較。

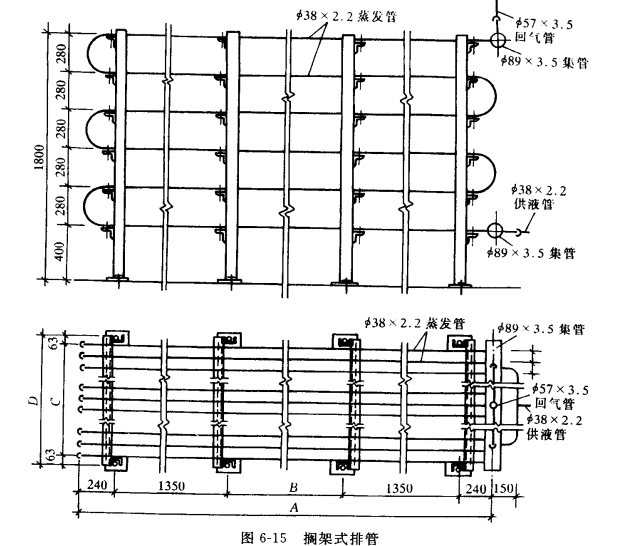

擱架式排管是由蛇形盤管構成的擱架狀氨冷卻管組，冷凍食品可直接放在管架上凍結，因冷卻管與被冷卻物接觸良好，故室內一般不再采用空氣的強制循環，如圖6-15所示。
