冷卻塔
制冷機冷凝器冷卻水通過冷卻塔，將熱量散發給大氣，并保持冷卻水系統的正常循環，為此，管路系統布置時應注意以下幾點。
(1)冷卻塔下方不另設水池時，冷卻塔應自帶盛水盤。盛水盤應有一定的盛水量，并設有自動控制的補給水管、溢水管和排污管。
(2)多臺冷卻塔并聯時，為防止并聯管路阻力不均衡，水量分配不均勻，以致不能發揮每個冷卻塔的冷卻效率及水池的漏流現象，各進水管上要加設閥門，借以調節進水量;同時在各冷卻塔的底池之間，用與進水干管相同管徑的均壓管(平衡管)連接，如圖4-16所示。
(3)為使各冷卻塔的出水量均衡，出水干管宜采用比進水干管大兩號的集管，并用45°彎管與冷卻塔各出水管連接。
水泵的配管

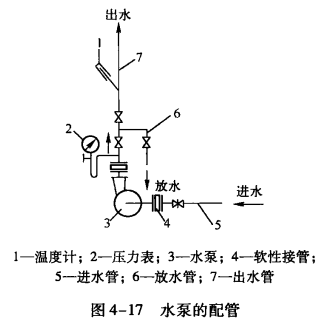

水泵的配管如圖4-17所示。為使水泵正常工作，水泵配管應注意以下幾點:
(1)為降低水泵的振動和噪聲的傳遞，應根據減振要求，合理選用減振器，并在水泵的進水管和出水管上安裝軟接頭。
(2)水泵進水管和出水管上應設置進口閥和出口閥。出口閥主要起調節作用，可用截止閥或蝶閥。
(3)水泵出水管上的止回閥，是為了防止水泵突然斷電時水逆流，使水泵葉輪受阻而設置的。可用旋啟式、升降式止回閥，也可以采用預防水擊性能較好的緩閉式止回閥。
(4)為了有利于管道清洗和排污，止回閥下游和水泵進水管處應設排水管。
(5)水泵出水管處安裝壓力表和溫度計。
(6)考慮管路的伸縮，可盡量利用管路轉彎處的彎管進行補償，不足時考慮補償器。
