谷輪渦旋式壓縮機的潤滑系統(tǒng)

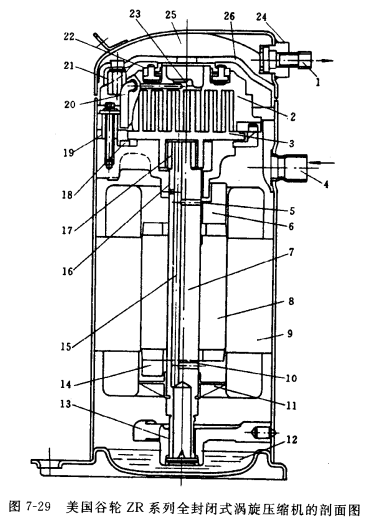

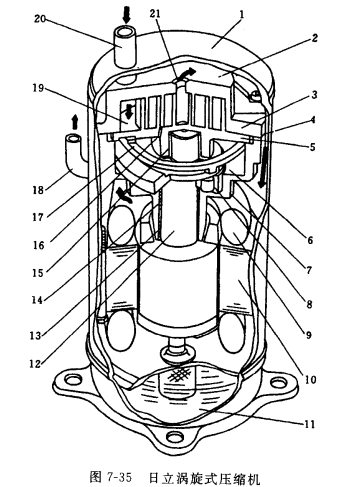

圖7-29所示的美國谷輪渦旋式壓縮機的潤滑系統(tǒng)是依靠曲軸旋轉時的離心力抽吸,將油滑油輸送到各潤滑部位,此時壓縮機,電動機是處在低壓殼體中,因此也有一種利用有吸排氣壓差來供油的潤滑系統(tǒng)(圖7-35) ,壓縮機通過渦旋定子中心孔21排氣,氣體越過渦旋定子3,經由壓縮機和殼體間的缺口通道 ,流向電動機側。由于氣流速度減慢,使氣體中含油分離,并通過焊于殼體內壁的油捕集網使油進一步分離。與此同時排氣也冷卻了電動機。這樣壓縮機、電動機處在高壓殼體中,在殼體底部油池中的潤滑油在壓力差的作用下,通過濾網、曲軸中心的油孔,將油送到各潤滑點。

值得一提的是,在此日立渦旋式壓縮機中,兩個渦旋體軸向密封所和需要的軸向氣體力是由中間壓力腔 6的中間壓力作用于渦旅轉子底部而實現的。中間壓力由中間壓力通孔16 獲得。
