較大的商業制冷裝置采用風冷式冷凝機組,把冷凝器、壓縮機、風機和貯液器等組裝在一個充體里。冷凝機組的安裝有多種形式:一些裝在屋頂上;另一些與蒸發器在同一層樓面上，但在不同的房間或室外;也有像窗式空調器一樣穿墻安裝的。
冷凝機組的設計和安裝必須保證它能適應各種氣候條件。
低的環境溫度將導致排氣壓力降低。壓力降低到某數值將使制冷劑斷流。有四種不同的方法可使系統保持壓力。
①向冷凝器部分地充入液態制冷劑,減少冷凝器有效面積。
②停止或減慢冷凝器風機。
③部分地或全部地關閉環境空氣風門。
④對冷凝器加熱。
室外機組要求每馬力有30m3/min的冷凝器空氣流通。它一般比室內型空冷機組的運行費用低。
室外機組的一個主要問題是如何在寒冷的季節使熱力膨脹閥保持滿容量狀態運行。容量取決于通過閥的壓力差。如果R12的冷凝壓力0.7MPa(32℃ ) 降低到0. 39MPa(-1℃) , 閥的容量就會降低(沒有足夠的液態制冷劑流動) ,被冷卻裝置的溫度隨之升高。同樣,很小的壓力差可能引起冷凝機組短路循環。
冷凝溫度和壓力可以通過改變設計使之維持在一個合適的運行值。機組的冷貯盤管幾乎充滿液體,只留下足夠的面積以維持壓力。

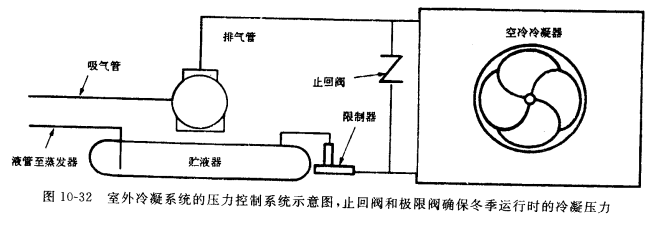

圖10-32給出即使冷凝器運行在很低的室外溫度情況下，止回閥和極限閥是如何維持冷。凝器的出口壓力。當冷凝壓力達到合適值時，作用在冷凝器出口極限閥上的壓力方使閥門開啟。當壓力升高時,極限閥打開并允許液體流出冷凝器。
冷凝機組必須嚴格遵守安裝規定。貯液罐內必須有足夠的制冷劑液,使冷凝器在冬季可以充滿足 ,并且在夏季可以安全運行。

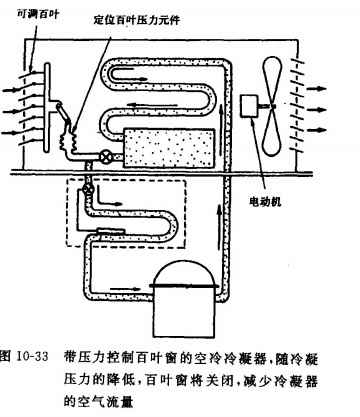

另一種保持壓力的方法是在壓力下降時關閉冷凝器的空氣百葉窗。壓力傳感裝置可解決這一問題。它可以與冷凝器相連 ,如圖10-33所示。這種壓力裝置可以在壓力升高時,使波紋管伸長并推動連桿,聯動裝置將打開百葉窗。當出口壓力下降時, 連桿回移,則關閉百葉窗。冷凝器風扇當百葉窗開啟時運行 ,在百葉窗接近關閉點時停止運行。除了上述方法外,冷凝機組的風機轉速由溫度傳感根據環境溫度來控制,當溫度高時轉速高 ,溫度低時轉速低。
