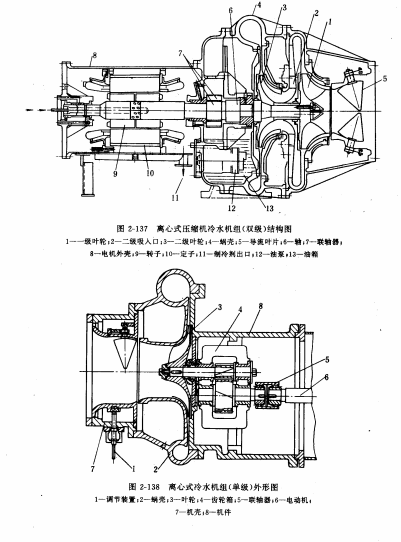

離心式制冷機組的主機是離心壓縮機,離心式壓縮機的結構見圖2-137及圖2-138。圖2-137為雙級離心式制冷壓縮機的冷水機組結構圖。圖2-138為單級離心式冷水機組的外形圖。
離心式制冷機廣泛用環境大型空調工程中,其特點是:
（1）制冷量大,離心式制冷機的制冷量最高可達27900kW,離心式壓縮機的效率可達80%一84%。
（2）結構緊湊,重量輕、體積小,在相同制冷工況及制冷量的情況下離心式壓縮機只是活塞式壓縮機的1/5一1/8。
（3）工作可靠,操作方便,維護費用低(為活塞式壓縮機的1/5)。
（4）運轉平穩,能夠經濟地運行。
離心式制冷機的制冷原理:由壓縮,冷凝,節能及蒸發四個主要過程組成。除了四個基本部件之外,為保證制冷機安全可靠的運行和適應負荷的變化,制冷機還包括下列輔助系統：
1.壓縮機增速器的密封油和潤滑系統包括:油箱、油泵、油過濾器、油冷卻器、油加熱器及油壓調壓閥及相應的管路系統。
2.開車前抽真空及正常運行中排除不凝性氣體用的抽氣回收裝置。
3.壓縮機安全啟動,運行的自動安全保護系統。
4.為調節制氣量,滿足負荷變化需要的調節裝置和自動控制系統,對于小型離心式制冷機組通常用入口導流葉片調節器來調節制冷量。
