應變式力傳感器分類

被測物理量為荷重或力的應變式傳感器,統稱為應變式力傳感器,主要用作各子冬與材料實驗機的測力元件、發動機力測試,水壩壩體承載狀況監測等。應變式力傳感器要求有較高的靈敏度穩定性,當傳感器在受到側向作用力或作用點發生輕微變化時,不應對輸出有的影響。

1)圓柱(簡)式力傳感器

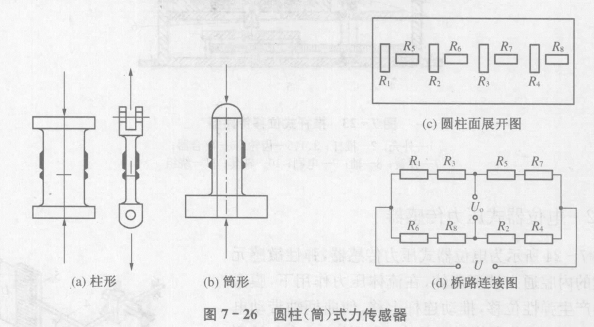

圖7-26(a)、(b)所示為柱式、筒式力傳感器,應變片粘貼在彈性體外壁應力分布均勻的中間部分,對稱地粘貼多片,電橋接線時應盡量減小載荷偏心和彎矩的影響,圖7-26(c)、(d)所示為貼片在圓柱面上的位置及其在橋路中的連接,R₁和R₃串接,R₂和R₄串接,并置于橋路對臂上,這樣可以減小彎矩影響,橫向貼片起溫度補償作用。

2)環式力傳感器

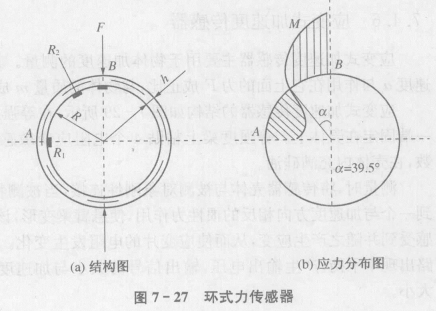

圖7-27所示為環式力傳感器結構圖及應力分布圖。與柱式相比,應力分布變化較大，且有正有負。對于R/h>5的小曲率圓環，A\B兩點的應變分別為

測出A\B處的應變,即可確定載荷下。

由圖7-27(b)的應力分布可以看出,Rs應變片所在位置的應變為零,故R,應變片起溫度補償作用。
