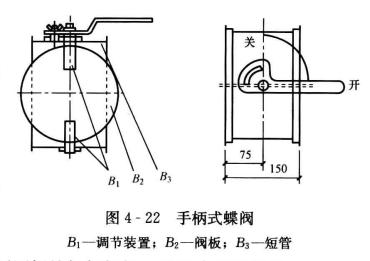

蝶閥是通風系統中最常見的一種風閥。按照斷面形狀不同可分圓形、方形及矩形三種，按調節方式有手柄式與拉鏈?zhǔn)絻深悺Ｆ渲惺直降y由短管、閥板和調節裝置三部分組成，如圖4-22所示。
蝶閥的制作應符合下列要求:
1、閥板的規格不得小于短管內徑3 mm。閥軸的做法:用圓鋼一端做成方形，而頂端車成圓形螺紋頭;將另一端做成扁形。手柄用扁鋼揋成S形，打方眼時要把方向搞對。止擋板要放出兩端彎腳，揋成90°后，再開長槽銼光。
2、裝配時，首先將墊板固定在短管上，然后把軸套在短管內，再用螺栓把好閥板，最后將手柄裝好。
3、試驗轉動靈活后，標明開、閉方向。
