1.風壓和風量的測定
(1)通風機風壓和風量的測量截面位置應選擇在靠近通風機出口而氣流均勻的直管段上,按氣流方向,宜在局部阻力之后大于或等于4倍矩形風管長邊尺寸(圓形風管直徑),及局部阻力之前大于或等于1.5倍矩形風管長邊尺寸(圓形風管直徑)的直管段上。當測量截面的氣流不均勻時,應增加測量截面上測點數量。
(2)測定風機的全壓時,應分別測出風口端和吸風口端測定截面的全壓平均值。
(3)通風機的風量為風機吸入口端風量和出風口端風量的平均值,且風機前后的風量之差不應大于5%,否則應重測或更換測量截面。
2.轉速的測定
(1)通風機的轉速測定宜采用轉速表直接測量風機主軸轉速,重復測量三次,計算平均值。

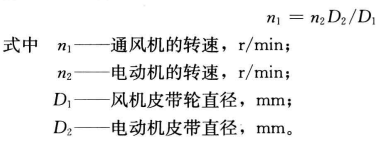

(2)現場無法用轉速表直接測風機轉速時,宜根據實測電動機轉速按下式換算出風機的轉速:
3.輸入功率的測定
(1)宜采用功率表測試電機輸入功率。

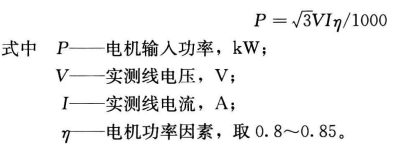

(2)采用電流表、電壓表測試時,應按下式計算電機輸入功率:
(3)輸入功率應小于電機額定功率,超過時應分析原因,并調整風機運行工況到達設計點。
4.送(回)風口風量的測定
(1)百葉風口量采用風量罩測試風口風量。
(2)可采用輔助風管法求取風口斷面的平均風速,再乘以風口凈面積得到風口風量值;輔助風管的內截面應與風口相同,長度等于風口長邊的2倍。
(3)采用葉輪風速儀貼近風口測定風量時,應采用勻速移動測量法或定點測量法。勻速移動法不應少于3次,定點測量法的測點不應少于5個。
