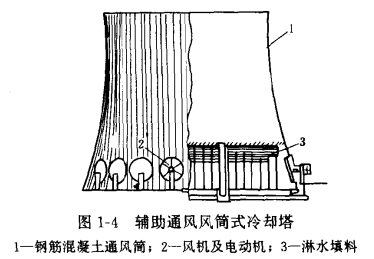

圖1-4是一種自然通風和機械通風共同作用的冷卻塔。在自然通風逆流式冷卻塔底部，加裝鼓風機以輔助塔簡通風。瑞舍吉·考垂(Research -Cottrell)公司設計的這種塔，高度為同容量自然通風逆流塔的1/2,底部直徑為其2/3，負荷小時可以不開風機。

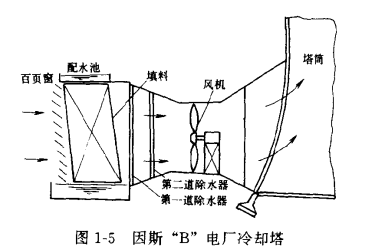

英國因斯“B" (Ince "B")電廠1000M W機組的輔助通風冷卻塔，見圖1-5，塔筒高116. 4m，底部直徑93.5m，出口直徑53m,填料像橫流式冷卻塔一樣，放在塔筒外邊，35個軸流風機布置在塔筒和填料之間，風機直徑7. 9m，填料高13m，進深6m。此塔冷效相當于3個同尺寸的自然通風冷卻塔，而造價較自然通風塔低15%，但加上30年運行費就不便宜了。
