自然通風橫流濕式冷卻塔的塔筒，基本要求和逆流塔相似，只是塔筒內無填料等氣流障礙物，所以氣流速度可高一些，因而塔簡相對要瘦一些。

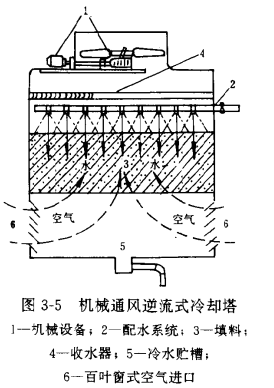

機械通風逆流式冷卻塔的塔體(圖3-5)一般為鋼筋混凝土，多為幾座連成一體，平面上為正方形或矩形。進風口應放在長邊。進風口面積與塔填料斷面面積之比取0.5~0.6，填料阻力大時，進風口高度,可小一些。為了減小氣流的進口損失，有些塔在進風口上檐加導風板。原蘇水工研究所建議的導風板，板長1~1.5m，圓弧長半徑取進風口高度的1/5。圖3-6為長度1.5m的導風板，也,可以采用橢圓形，長短軸之比取3。更簡單的辦法是，在進風口上檐向上一定距離加一塊平板，也能起一定導流作用。
塔的總平面面積由淋水密度q決定，一般取q=14t/(m2·h)左右.填料底部放在進風口以上，由構造決定。有一些塔填料底部放得較高，在氣流分布均勻的區域，避開了塔進口的分離區，但增大了塔體高度及塔的送水高度，因而增加了塔的造價及運行費用。所以填料的放置高度應該進行經濟比較決定。
風機進口處應采用曲線收縮段，如圖3-7所示。

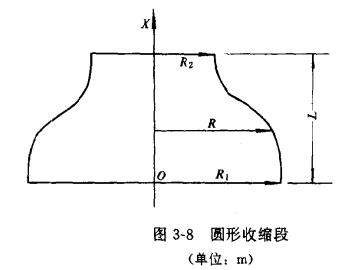

根據一些試驗資料，收縮曲線無論采用圓弧、橢圓或拋物線，對阻力影響不大，圓弧半徑取風機直徑的1/10。采用曲線進口，塔的風璧比直角進口可增加10%~15%。對于平面呈圓形的塔，風機進口可采用維道辛斯基曲線，圓弧半徑R為

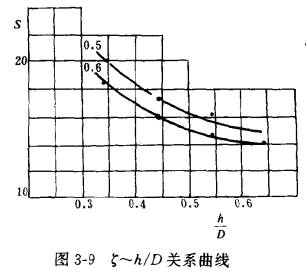

收水器以上到塔頂板高度h由圖3-9的關系曲線決定。圖3-9摘自文獻，圖中兩曲線進風口相對高度分別為0.5和0.6，D為風機直徑，
為收縮段阻力系數。由圖可見，從阻力的觀點，相對高度h/D>0.5比較合適。從填料段的風速分布比較均勻出發，以風機軸為頂點，宜取頂角為90°的錐體，將填料頂面包括在內。
