在濟南壓縮機制造過程中將保護器直接埋在繞組內并串接在繞組公共端中固定，其結構如圖3-52所示，當繞組由于某種故障使溫度升高而超過允許范圍時，過載保護器的雙金屬片將發生彎曲變形，斷開觸點，切斷電動機電源，從而祈禱保護電動機的作用。內藏式過載保護器靈敏度高、可靠性強，但發生故障時不易更換。

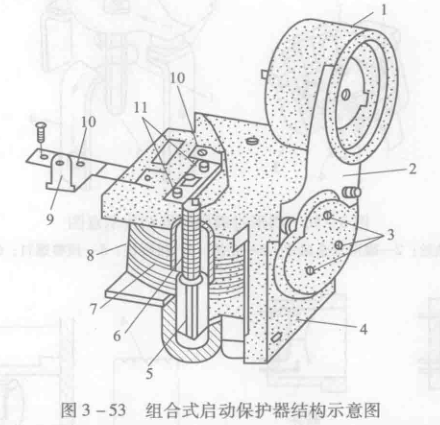

合式啟動保護期：此保護器是將啟動繼電器和過載保護器獨立裝配后組裝在一個金屬架上，再將整個架子安裝在壓縮機殼體上的外壁，其結構如圖3-53所示。組合式啟動保護器中的過載保護器都采用碟形過載保護器；起動繼電器可采用重錘式啟動繼電器或PTC啟動繼電器，這種組合式起動保護器不能臥放或倒放，應直立放置。
