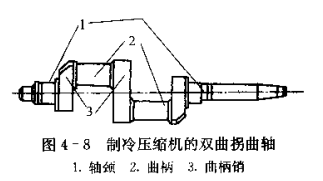

濟南制冷壓縮機的曲軸多為雙曲拐,即兩個曲柄夾一個曲柄銷的拐彎部分，如圖4-8所示。
曲軸的4個曲拐都是由主軸預、曲柄和曲柄銷氣部分組成的。與主軸承相配合的部分稱主軸頸，與連桿大頭瓦相配合的部分稱曲柄銷或連桿軸頸，連接主軸頸與曲柄銷或連接相鄰兩個曲柄銷的部分稱曲柄。
此外，在軸柄尾部裝有平衡鐵，鍛鋼曲軸的平衡鐵用螺栓與曲軸連接的，而球墨鑄鐵的曲軸將平衡鐵直接鑄在一起。其作用是當制冷樂縮機工作時利用平衡鐵自身的離心力和離心力矩，來平衡由十曲柄、曲柄銷和部分連桿的運動質量與活塞、活塞銷做往復運動時引起的慣性力和慣性力矩，以減少制冷壓縮機運轉時所產生的振動。同時，也可以減輕曲軸上軸承的負荷，減少軸承磨損。
