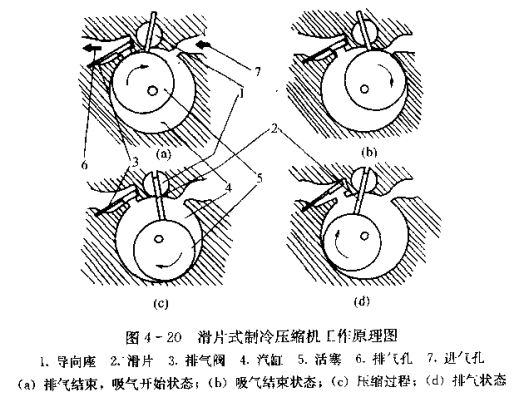

濟南生產的滑片式制冷壓縮機的工作原理如圖4-20所示。旋轉式活塞的轉動中心和汽缸軸心在一條線上，但旋轉活塞的外表面和轉動中心都是偏心的，即活塞離旋轉中心最遠處的表面與汽缸表面接觸。當活塞轉動時通過連桿帶動滑片上下滑動，將壓縮機的吸氣孔和排氣孔隔開，從而實現吸氣、壓縮和排氣的過程。
圖4-20a為排氣結束,吸氣開始狀態。此時活塞最遠處的表面貼近排氣孔，由于吸氣孔不裝閥門,氣體由吸氣孔進入并充滿整個汽缸，圖4-20b為吸氣結束狀態。此時活塞最遠處的表面其本貼近吸氣孔，同時滑片和活塞間的接觸線使吸氣孔和排氣孔隔開，右上角的汽缸容積開始第二次吸氣;圖4-20c為壓縮過程。由于滑片和活塞將汽缸分隔成兩部分，讓排氣孔處于關閉狀態，而進汽孔不裝閥門，因此，左半部分汽缸內的氣休處于壓縮階段，而右半
部分汽缸內的氣體則處于吸氣階段;圖4-20d為排氣狀態。當左半部分的氣體被壓縮到排氣壓力時，排氣口上的排氣閥開啟，氣體從排氣閥排出。此時，汽缸右半部分仍在繼續吸氣，重復上述過程。
