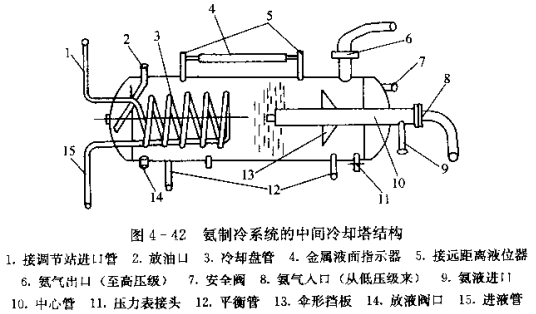

氨制冷系統(tǒng)所使用的德州生產的中間冷卻塔的結構如圖4-42所示。它是由鋼板制成的圓殼體，在其上安裝有氨氣入口、氨液進口、壓力表接頭、平衡管、放液閥口、冷卻排管、放油口、液面指示器、傘形擋板和中心管等，并在其內部設置了螺旋形排管。
從低壓級來的氨蒸汽通過冷卻器的上端口進入，氨液由浮球閥控制，從上部氨液進口進入到中心管，進氣管由頂部伸入管內，管下端周圍有出氣孔，并焊到底板。中心管外的套管上焊有多孔傘形擋板，氨氣中所帶有的氮液滴經多孔傘形擋板分離。
冷卻排管浸在氨液之中。由高壓儲液器進來的被冷卻氨液，從冷卻排管的進液口進入，在冷卻排管內冷卻后進入蒸發(fā)器。
