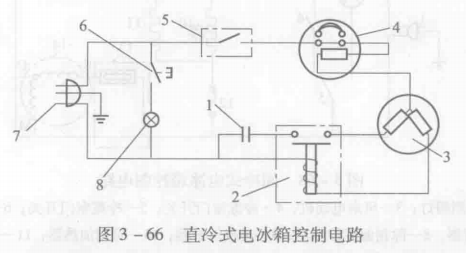

此電路的組成包括:啟動保護及控制電路，由溫度控制器、啟動電容器、重錘式啟動繼電器、壓縮機電動機和過流過熱保護繼電器組成;照明電路，由燈開關與燈構成。當箱內溫度高于溫度控制器調定的溫度時，溫度控制器接通，壓縮機電動機啟動運轉。啟動電容器的作用是對壓縮機電動機啟動繞組電流移相，增大啟動轉矩，改善啟動性能。當冰箱內溫度下降到用戶所設定的溫度時，溫度控制器斷開而使電冰箱停止工作，直冷式電冰箱控制電路如圖3-66所示。

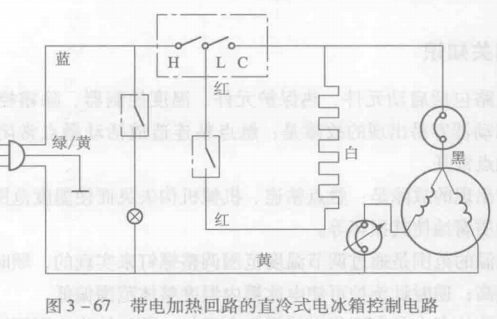

為避免由于環境溫度過低(放置電冰箱的房間無取暖設備或在我國黃河與長江之間的地域)而使壓縮機長時間不啟動運行，造成冷凍室凍結食品解凍而影響食品新鮮度的情況，可在原電路中設電加熱回路給冷藏室蒸發器加熱。該回路是利用溫度控制開關來控制其通斷的，如圖3-67所示。其工作原理是:在溫度控制器的溫控開關L與C兩觸點之間并聯一個箱內加熱絲，當壓縮機運轉時，雖然L與C接通，但由于加熱絲被觸點短路，故無法通電發熱，只有當冷藏室溫度達到溫度控制器設定值,L與C斷開停機，電源經工點→加熱絲開關(應在閉合狀態)→箱內加熱絲→過載保護器→壓縮機運行繞組構成回路時，加熱絲才通電發熱。此時，由于加熱絲電阻遠大于運行繞組阻值，故壓縮機不運轉。
