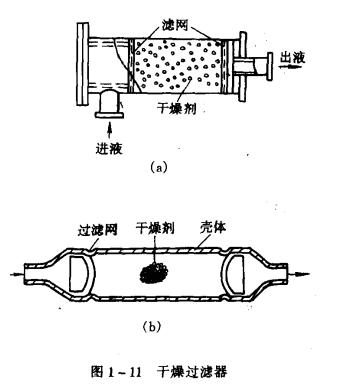

干燥器與過濾器通常組裝在一起稱為干燥過濾器。它是在一鋼管或銅管殼體內，裝設兩層銅絲濾網和干燥劑，如圖1-11(a),(b)所示。常用干燥劑有硅膠和分子篩，現在多采用5A型分子篩。
分子篩是人工合成的鋁硅酸鹽晶體，它具有微小均勻的晶格孔隙，對水的吸附能力強，飽和吸水率可達15%~25%，但不吸附氟利昂和潤滑油。分子篩的規格以孔隙大小和形狀尺寸表示，如5A型表示孔徑為5A0(1A0=10-10m)，形狀尺寸以mm為單位。
家用冰箱一般選用直徑為2~2.5mm的球形分子篩。
分子篩暴露在空氣中24小時即可接近其飽和吸水率，因此，分子篩應與空氣隔絕。用分子篩作干燥劑的干燥過濾器制成后，各端口都密封，有的還用真空袋包裝，拆封后應在20分鐘內焊接安裝好。
干燥過濾器的安裝有平接法和順向豎接法。條件允許(如家用冰箱)宜采用順向豎接法，使制冷劑從干燥過濾器的上部流入，下部流出。這樣，制冷劑的流向與其重力方向一致，流動阻力損失小，制冷劑與分子篩接觸也比較均勻，并且雜質沉積的區間較平裝時大，可濾除更多雜質。為了保證焊接質量，干燥過濾器的入口端(管徑較大)與冷凝管連接時，應將冷凝管插入接口10mm左右。
當制冷系統發生冰堵或臟堵故障時，應更換干燥過濾器。此外，因使用一段時間后分子篩逐漸失效，過濾網中也逐漸沉積越來越多的雜質，過濾能力降低，所以在維修中，制冷系統只要一經打開，通常都更換于燥過濾器。
另外，在給氟利昂制冷系統充注制冷劑時，充注管路通常也應串接一只干燥過濾器。
