熱泵型窗式空調器電氣控制系統與單冷型窗式空調器相比增加了四通電磁換向閃的控制電路，包括冷熱選擇開關、換向電磁閥線圈和除霜器。除霜器又稱除霜溫度控制器，其作用是在制熱運行時室外換熱器結霜后自動切斷四通電磁線圈電源，使空調器轉為制冷運行，完成除霜過程，以保證空調器在制熱運行時的安全。
工作原理

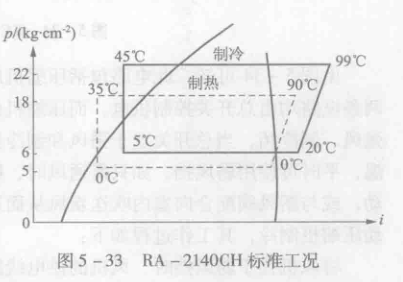

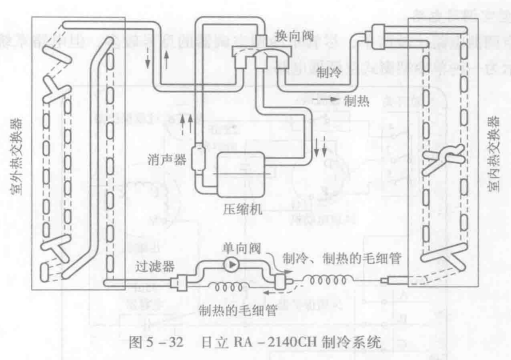

熱泵型窗式空調器的制冷系統如圖5-32所示。圖5-32中實線方向是制冷時制冷劑的流向，虛線方向是制熱時制冷劑的流向，依靠換向閥轉換。單向閣的作用是使制冷劑在制冷時不經過制熱毛細管。由于制冷劑流向可以通過四通電磁換向閥轉換，因此;熱泵型空調器既可以像單冷型那樣制冷，也可以制熱。圖5-33所示為RA-2140CH熱泵空調器制，冷、制熱兩個標準工況。
由圖5-33可見，即使增加了制熱毛細管，蒸發溫度也只能降到0℃左右，在室外低溫時，換熱器因結霜嚴重而無法正常進行熱交換。因此，熱泵型窗式空調器供熱時環境溫度在5℃以上,才能達到正常的供熱量。有些熱泵空調器在室外換熱器側裝有管狀電加熱器，以提高室外側溫度，使熱泵型空調器得以在環境溫度為-5℃仍能正常工作，這類窗式空調器被稱為熱泵電熱輔助型空調器。
