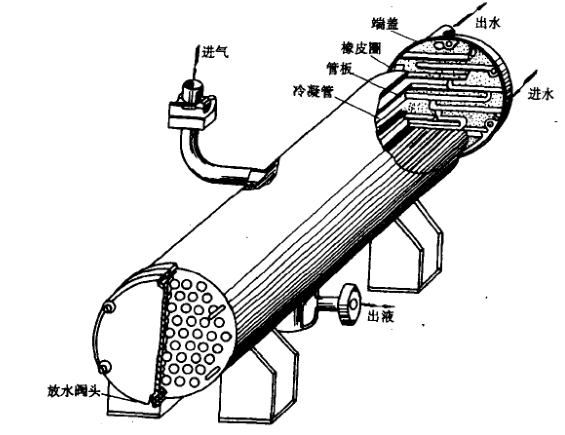

殼管式冷凝器：冷凝器外這是由容器鋼板卷制的圓簡,其結構如圖2-10所示。兩端焊上帶有許多孔的管板,兩板的每一相對應小孔中穿一根無縫鋼管或紫銅管,管與管板的緊固密封用脹管或焊接,管板兩端裝有和鈦鐵端蓋,端蓋上鑄有分水箱,使冷卻水在管群內分成幾個來回流動的流程，以提高冷卻水流速,通過冷卻管的來回次數稱為流程數。流程少的是2流程,多的是12流程。流程數的多少決定于水的流速,冷卻水流速一般選在1.5~3m/s之間。但流程數多,則水的流動阻力大,冷卻水在冷凝管內流動,它由下部進入,上部流出。制冷劑蒸氣由碗體上部進入與冷此管外表面接觸而放熱冷凝,液體滴在筒底部積存起來,然后從下部的輸液管流出。
制冷劑側比水側的放熱系數低,為提高制冷劑側的放熱系數,一般在鋼管外表面加低螺紋形肋片,以增加制冷側的傳熱面積。臥式殼管式冷凝器下部可以儲存制冷劑,它往往可兼作儲液器,但在兼作儲液器時,制冷劑加入量要了予以注意。若注入量過多,則一部分冷凝管浸在液體中,使有效冷凝面積減少,會造成冷凝壓力上升。冷卻水的質量也應予以考慮,水質差,管子內表面容易結垢,傳熱效果差，造成冷凝壓力與冷凝溫度上升,其制冷量會下降,而功率消耗卻增加。另外,殼管式冷凝器上還設有制冷劑進口漿制冷劑出液閱和安全閥(或易熔塞)等。
