遙控器電路由傳感器、發射器、接收器和控制器4部分組成。傳感器分為兩類，一類傳感器可直接感受外界的各種信號，并將其轉換成電信號輸出。例如空調器中的濟南溫度控制器、壓力繼電器等就可以將溫度的變化、壓力的變化轉換成電信號強度的變化。另一類傳感器自身能發出某種波，如紅外線波、超聲波、微波等等。這些波遇到障礙會反射回來，再被傳感器接收，并將它們轉換成電信號。

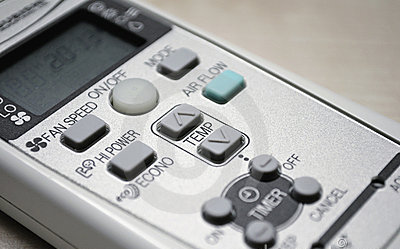

發射器則根據發射器收到的指令信息發射出某種波，如超聲波、電磁波、紅外線波、激光等。空調器中的發射器可以在人工控制下發出某種指令信息對控制器進行遙控，這時人的眼睛和耳朵就相當子傳感器。隨著專用電腦芯片的產生，目前空調遙控器采用數字脈沖對媒體進行調制，發出的指令為數字編碼信號，其指令可多達數十條。
接收器的作用是遠距離地接收發射器發來的含有某種指令的媒體，將它們轉換成電信號并加以放大，送往控制電路。空調器中的接收器多為紅外線接收器。
控制電路則根據發射器發出的指令，以向不同通道輸出各種脈沖直流電壓的形式執行某些特定的任務，在空調器中，主要向繼電器的線圈輸出控制電平，控制壓縮機電機、風扇電機、電磁閥開關等。
