怎樣分析格力KF一25GW無線遙控電路?

   2020-03-05 和平3003
核心提示:格力KF一25GW無線遙控器的電路如圖6一97所示。

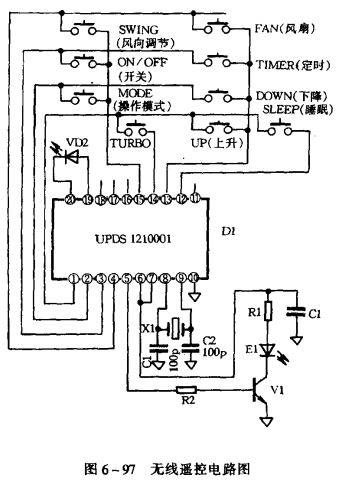

格力KF25GW無線遙控器的電路如圖697所示。



本電路由晶體振蕩器、D1UPDS 121000芯片)、功能鍵矩陣電路及紅外發射電路組成。    晶振電路的作用是產生時鐘脈沖,電容Cl,C2起微調作用。時鐘脈沖經D1芯片內部電路分頻以后送往定時門(定時門也在D1芯片內部),由D1芯片?、?、?、?腳輸出4種相位不同的掃描脈沖,對矩陣鍵盤進行掃描,各功能鍵起編碼作用,各功能鍵與D1芯片第①、②、③、④腳組成鍵盤輸入電路,當某一功能鍵按下時,D1芯片內的微控制器經過分析判斷,D1芯片的第⑤腳將輸出控制脈沖,D1輸出的指令碼加到紅外激勵管V1的基極,放大后從集電極輸出加到紅外發射管E1,在調制信號的激勵下,E1被導通,產生紅外線向空間輻射,VD2為開機指示發光二極管。E1發出的紅外線信號則由室內機組紅外接收器接收。并轉換成數字信號,輸入主機微電腦芯片,去控制相關電路的工作狀態。
