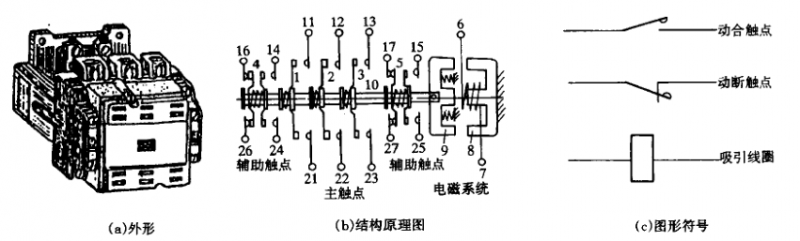

圖2-41是國產CJ0-10型交流接觸器的示意原理圖。與手動開關電器的分?jǐn)嗯c接通狀態相似,接觸器也有兩種狀態,即釋放狀態和動作狀態。吸引線圈6-7(也稱勵磁線圈)在斷電的情況下,接觸器處于釋放狀態。這時,在復位彈簧的作用下,銜鐵9通過絕緣支架將所有動觸橋1~5推向最左端。因此靜觸點11-21、12-22、13-23、14-24、15-25都是分?jǐn)嗟?只有靜觸點16-26、17-27被相應的動觸橋閉合。
為了使接觸器轉為動作狀態,可將吸引線轎接通電源。這時,線圈電流所產生的磁場將使固定鐵心8與銜鐵之間產生足夠的吸力以克服彈簧的反力,將銜鐵向右吸合,這時所有動觸橋也被拉向最右端。因此,原來閉合的靜觸點16-26、17-27就被分?jǐn)?而原來處于分?jǐn)嗟撵o觸點11-21、12-22、13-23、14-24、15-25就轉為閉合。這樣,控制吸引線圈的通電和斷電,就可使接觸器的觸點由分?jǐn)噢D(zhuǎn)為閉合,或由閉合轉為分?jǐn)酄顟B(tài)。接觸器在動作時轉為閉合的觸點(如觸點11-21~15-25)稱為動合觸點或常開觸點,而在動作時轉為分?jǐn)嗟挠|點(如觸點16-26~17-27)就稱為動斷觸點或常閉觸點。
