單相電動機的啟動繼電器有電流式啟動繼電器、PTC繼電器和電壓式啟動繼電器，前兩種繼電器用于家用電冰箱電路，后一種電壓式啟動繼電器用于空調器的CSR(電容啟動、電容運轉)電路中。

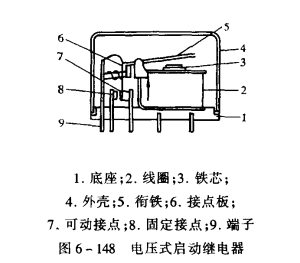

電壓式啟動繼電器如圖6一148所示。

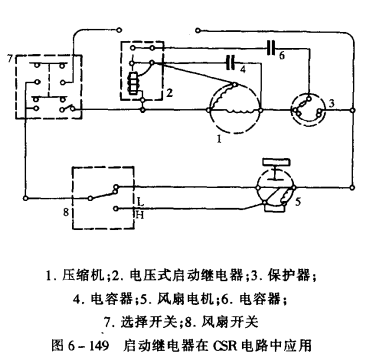

電壓式啟動繼電器在CSR電路中通常是常閉的，(這與家用電冰箱不同，家用電冰箱電路中的電流式啟動繼電器通常是常開的)。而且其線圈與啟動繞組并聯(lián)的，如圖6一149所示。電壓式啟動繼電器利用啟動繞組的感應電壓為線圈的激磁電壓。由于啟動繞組的感應電壓隨著電動機的轉速增加而升高，所以可在適當轉數下設置繼電器的觸點動作電壓。這樣在電動機啟動結束后，轉速已達到額定轉數的70%~80%，電壓式啟動繼電器的常閉觸點跳開，使電路切斷，將啟動電容器從電路中斷開，而運轉電容器仍在電路中起改善電動機運轉的作用，使觸點閉合，保持常閉。
