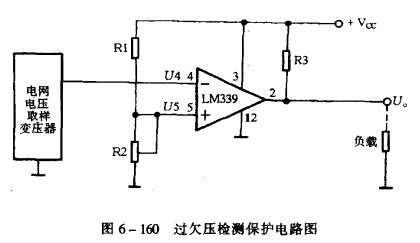

電網電壓過欠壓檢測保護電路如圖6一160所示。
當電網電壓正常時，LM339的U4 <U5,輸出開路，過壓保護電路不工作。當電網電壓大于額定電壓的10%時，U4> U5，比較器翻轉，輸出為0v，為后級提供觸發脈沖，過壓保護電路工作，它一方面使壓縮機停止工作，另一方面故障報警。用作欠電壓檢測電路時只要將取樣信號的輸入端與設定值的輸入端對調即可。如果電網電壓小于額定電壓的10%時，U5> U4，比較器翻轉使欠壓保護電路工作，切斷壓縮機電飯，顯示故障信號。
