壓力繼電器是一種由壓力信號控制的電器開關，即當空調裝置中壓縮機的的排除壓力超過調定值或吸入壓力低于調定值時，壓力繼電器的電觸點分別切斷電源，使壓縮機停止工作，起到保護和自動控制的作用。

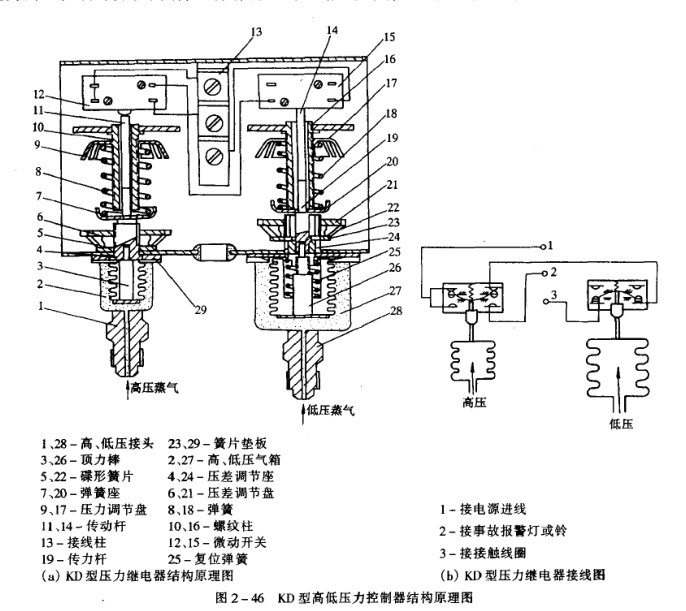

圖2-46為KD型高低壓力控制器結構原理圖和接線圖，圖左邊為低壓控制部分，右邊為高壓控制部分，高、低壓各有自己的電路和觸點，起不同的控制作用。
低壓氣體通過毛細管進入低壓波紋管,若低壓氣體的壓力大于調定值時,由波紋管的彈力通過傳動心棒和傳動桿子,傳動到微動開關的按鈕上,并使其按下將電路閉合,壓縮機正常運轉。若吸氣壓力低于調定值時,則調節彈簧的張力克服波紋管的彈力,把傳動心棒抬起,解除傳動桿對微動開關的壓力,再由開關自身的張力使按鈕抬起,于是電路斷開,壓縮機停止運轉。
高壓氣體通過毛細管進入高壓波紋管,當其壓力小于調定值時,這時調節彈簧的壓力使其大于氣體壓力,將傳動螺釘抬起并解除傳動桿對微動開關的壓力。微動開關的按鈕靠自身彈力抬起,使電路閉合,壓縮機正常運行。如果壓縮機排氣壓力超過調定值時,高壓波紋管上的壓力通過傳動螺釘和傳動桿壓下按鈕,使電路斷開,壓縮機停止運行。
調整壓力繼電器的壓力控制值,可通過轉動壓力調節盤來調節。以低壓為例,當順時針轉動壓力調節盤時,使調節彈簧壓縮,彈力增加,控制的低壓額定值就增高,逆時針旋轉時則壓力降低。
