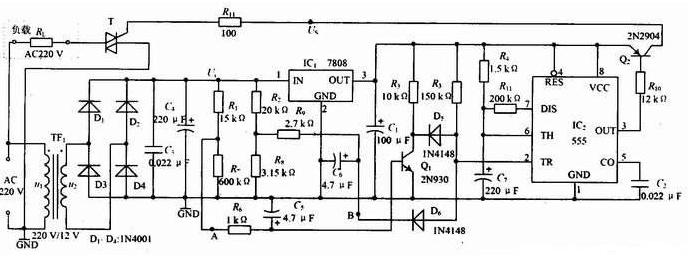

過、欠壓電路保護板分為整流穩壓、交流6.3V電壓檢測采樣、雙限電壓比較延時電路及過、欠壓顯示電路組成。
由7809三端集成穩壓器提供9V直流穩壓電源，經分壓電阻分壓送入電壓比較器第?腳和第⑧腳作為高低基準電壓，而6.3V交流電壓則經二極管V1整流、C3濾波后作為采樣比較電壓輸人電壓比較器第⑨、⑩兩腳。
當電網電壓過高或過低時，LM324第①腳輸出高電平，晶體管V9導通，E4點亮顯示報替。與此同時，晶體管V10導通，V11截止，從而使晶體管V16,V17截止，K3, K4繼電器失電，KA1一KA4繼電器不能吸合，使空調器停止工作。
當電壓恢復正常，延時一段時間后，空調器開始繼續運行。
