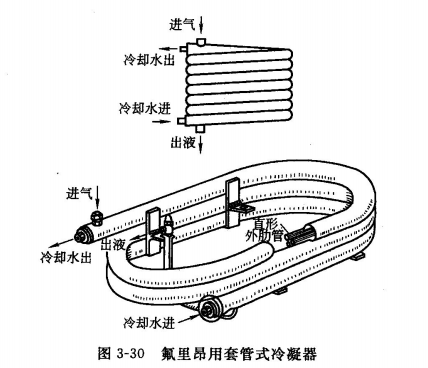

套管式冷凝器的結構如圖3-30所示。它是由兩種直徑不同的無縫鋼管和銅管所制成，通常其外管為筍52mm X 2mm的無縫鋼管，管內套有一根或數根紫銅管或低肋銅管，它們套在一起并用彎管機彎制成圓形、U形或螺旋狀。
冷卻水在內管中自下而上流動，高壓氛里昂制冷劑蒸氣則由上部進人外套管內，冷凝后的制冷劑液體從下部流出。這種冷凝器的優點是:結構簡單，制造方便。能夠比較理想地進行逆流式換熱，傳熱效果好，其傳熱系數可達1100W/(m2·℃)，此外，它可以套放在濟南壓縮機的周圍而不占用專門的位置，節省制冷機組的占地面積。它的缺點是:單位傳熱面積的金屬消耗量大，清洗水垢比較困難。它常用于制冷量小于40kW的小型氟里昂制冷系統中。
