它依靠自然對流換熱方式使庫內空氣冷卻，其結構簡單、制作方便，甚至可在現場生產，但傳熱系數較低，面積大，消耗金屬多。為了提高傳熱效果，可采用繞制肋管制造。
在冷庫中采用的排管蒸發器，利用制冷劑在排管內流動并汽化而吸收冷庫內儲存的物體的熱量，并達到冷藏溫度，多用于空氣流動空間不大的冷庫內。

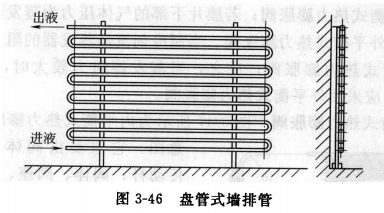

青島冷庫內常用的排管蒸發器可根據其安裝的位置分為坡排管、頂排管、擱架式排管等多種形式;從構造形式上可分為立式、臥式和盤管式等類型。圖3-46所示為盤管式墻排管蒸發器。
盤管式坡排管是由無縫鋼管彎制而成，排管水平安裝，盤管回程可以設成一個通路(單頭)和兩個通路(雙頭)。制冷劑液體從盤管下部進入，當流過全部盤管汽化后成為氣體從上部排出，可采用制冷劑液泵供液，盤管式坡排管結構簡單、易于制作、制冷劑量小(一般只為排管容積的50%)，但在汽化時所產生氣體不易排出，在排管底部形成的氣體要經過全部盤管長度從頂部排出會影響傳熱效果。
擱架式排管因上下管間的距離比較大，可直接擱里被冷凍的食品，傳熱效果較好。頂排管為在頂棚下安裝的排管。
排管有光滑管和翅片管兩種，一般由?38mm X 2. 2mm的無縫鋼管制成，翅片材料多為軟質鋼帶，翅片寬4~6mm,厚為1~1.2mm，片距35. 8mm。由于翅片管容易生銹，冷庫中用得比較少。
