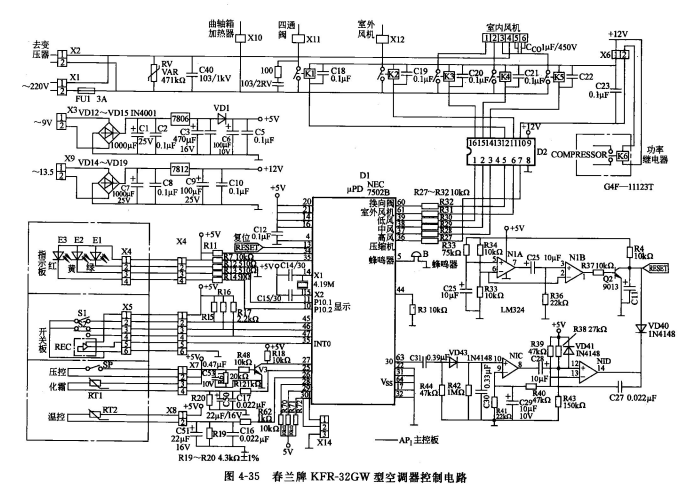

圖4-35所示為春蘭KFR-32GW型空調器控制電路。
外圍電路
a.電源電路變壓器二次側交流電源13.5V和9V經橋式整流、濾波以后，再分別經7812, 7806三端集成穩壓器輸出12V和6V直流電壓。6V直流電源經二極管降壓，C5, C6濾波以后，使之輸出更為平穩的5V的直流電壓，5V電源給單片機供電，12V電源給直流繼電器供電。
b.壓敏電阻保護電路電源電壓過高時，壓敏電阻RV電流急劇增大，FU1的熔斷器熔斷，起到過電流保護作用。
c.振蕩電路振蕩電路由C14, C15及晶體振蕩器組成，振蕩頻率為4. 19MHz的信號接D1的14, 15腳。
d.繼電器電路繼電器主回路分別給室外風機，電磁四通換向閥，室內風機的高、中、低速線圈及室外壓縮機供電端子送電。繼電器控制線圈回路由單片機和集成電路反相器進行驅動。
繼電器K1~K5，功率繼電器K6線圈兩端，分別并聯了C18-C23六個電容，起旁路濾波作用。換向閥繼電器K1的常開觸點上，并聯了一個RC阻容吸收電路，對觸點有保護作用，為觸點瞬時斷開時提供了一條放電回路。
