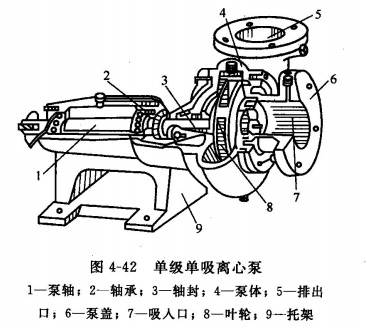

離心泵品種很多，結構各有差異，但其基本結構相似，單級單吸離心泵主要由葉輪、泵體(又稱泵殼)、泵蓋、轉軸、密封部件和軸承部件等構成，典型的離心泵結構如圖4-42所示。
離心式水泵在啟動前，泵體和吸入管路內應灌滿水，此過程稱為滋泵。啟動電機后，泵的主軸帶動葉輪高速旋轉，葉輪中的葉片驅使水一起旋轉，在離心力的作用下，葉輪中的水沿葉片流道被甩向葉輪出口，并提高了壓力。水經壓液室流至泵出口，再沿排出管路送到需要的地方。泵殼內的水排出后，葉輪入口處形成局部真空，此時水箱內的水在大氣壓力作用下，經底閥沿吸入管路進入泵內。這樣，葉輪在旋轉過程中，一邊不斷地吸入水，一邊又不斷地給予吸人的水一定的能頭，將水排出。
