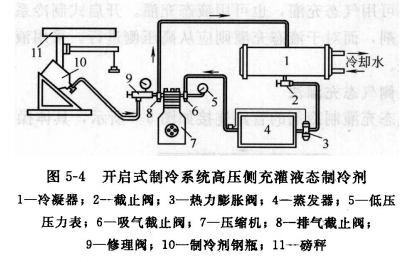

高壓側液態充灌制冷劑的管路連接如圖5-4所示，具體操作步驟如下。
將排氣截止閥逆時針擰至全開狀態，關閉旁通孔通道，按圖5-4所示接好制冷劑鋼瓶，不啟動壓縮機(為保證液態制冷劑進入制冷系統，鋼瓶應倒置吊高，靠制冷劑鋼瓶與系統內的壓力差和液位差使液態制冷劑進入制冷系統)。排除充制冷劑軟管內的空氣，擰緊軟管接頭。順時針旋排氣截止閥2-3圈，使排氣截止閥處于“三通”位置。
當按規定量充入適量青島制冷劑后，關閉制冷劑鋼瓶閥。將排氣截止閥逆時針擰至全開狀態，關閉其旁通孔通道。拆下軟管，裝上螺塞。
制冷劑充灌量的判斷和電冰箱基本相同，主要有稱量法(按說明書標準質量或銘牌標注質量)、控制低壓壓力法和經驗法等。若無磅秤，可采用控制低壓壓力法，即通過控制開啟式壓縮機的吸氣壓力來控制制冷劑的充灌雖。采用低壓壓力法的同時應結合經驗法，吸氣管應結有一層薄霜，蒸發器結實霜，且結霜均勻，用手指蘸水摸蒸發器，應有粘手的感覺。冷藏箱的熱力膨脹閥閥體則應呈 45°結霜。
