外形和作用
7805和7812使用在直流電壓的穩壓電路中，作用是在電網電壓變化時保持主板直流5V和12V電壓的穩定，設計在主濾波電容附近，由于成本的考慮及直流12V負載情況，部分主板設計時取消了7812穩壓塊。

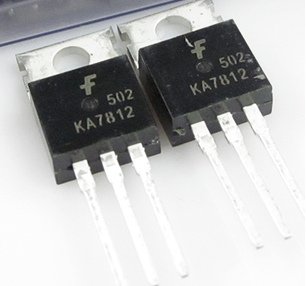

7805和7812均設有3個引腳，從左到右依次為：輸入端、地、輸出端，最高輸出電流為1.5Ａ，最高輸入電壓為直流35V。有鐵殼和塑封兩種封裝方式，使用鐵殼封裝時，鐵殼（即散熱片）和地腳相通。
78后面的數字代表輸出正電壓的數值，以“V”為單位。5V穩壓塊表面印有7805字樣，其輸出端為穩定的5V，12V穩壓塊表面印有7812字樣，其輸出端為穩定的12V。前面英文字母為生產廠家或公司代號，后綴為系列號。
測量7812輸入端和輸出端電壓 使用萬用表直流電壓擋測量7812的輸入端和輸出端電壓。
說明:示例主板為中意某型號掛式空調器上所使用，7812設有散熱片，為使圖片清晰，測量時取下了散熱片。
①測量7812輸入端電壓 黑表筆接②腳地(實測時接鐵殼也可以)、紅表筆接①腳輸入端，實測電壓約為19V，此電壓由變壓器二次繞組經整流濾波電路直接提供。因此隨電網電壓變化而變化。如果實測電壓為0V，常見為變壓器一次繞組開路、或整流濾波電路出現故障。
②測量7812輸出端電壓 黑表筆接②腳地、紅表筆接③腳輸出端，正常電壓約為穩定的直流12V;如果實測電壓為0V，常見為7812損壞或12V負載有短路故障。
測量7805輸入端和輸出端電壓 選用美的K FR-32G W / DY-T3掛式空調器室內機主板，未設7812穩壓塊，測量7805輸入端和輸出端電壓。
①測量7805輸入端電壓 黑表筆接②腳地、紅表筆接①腳輸入端，實測電壓約為14V，此電壓由變壓器二次繞組經整流濾波電路直接提供，因此隨電網電壓變化而變化。如果實側電壓為0V，常見為變壓器一次繞組開路、或整流濾波電路出現故障。
說明:如果室內機主板設有7812穩壓塊，則7805輸入端電壓為穩定的直流12V。
②測量7805輸出端電壓 黑表筆接②腳地、紅表筆接③腳輸出端，正常電壓為穩定的直流5V;如果實測電壓為0V，常見為7805損壞或5V負載有短路故障。
