CPU簡介
CPU是一個大規模的集成電路，整個電控系統的控制中心，內部寫入了運行程序(或工作時調取存儲器中的程序)，根據引腳方向分類，常見有2種，即兩側引腳和四面引腳。
CPU的作用是接收使用者的操作指令，結合室內環溫、管溫傳感器等輸入部分電路的信號進行運算和比較，確定空調器的運行模式(如制冷、制熱、抽濕、送風)。通過輸出部分電路控制壓縮機、室內外風機、濟南四通閥線圈等部件，使空調器按使用者的意愿工作。
CPU是主板上體積最大、引腳最多的元器件。目前主板CPU的引腳功能都是空調器廠家結合軟件來確定的，也就是說同一型號的CPU在不同空調器廠家主板上引腳作用是不一樣的。

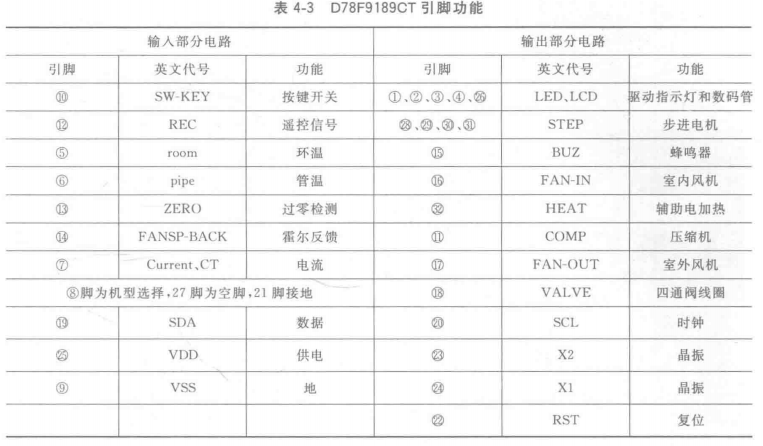

美的空調器KFR-26GW/DY-B (E5)室內機主板CPU使用NEC公司產品。型號為D78F9189CT，共有32個引腳，主要引腳功能見表4-3。
工作原理

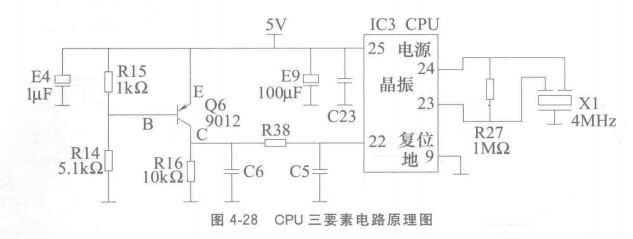

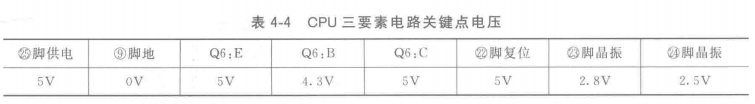

CPU三要素電路原理圖見圖4-28，關鍵點電壓見表4-4。
電源、復位、時鐘稱為三要素電路，是CPU正常工作的前提，缺一不可，否則會死機引起空調器上電無反應故障。
①CPU25腳是電源供電引腳，由7805的③腳輸出端直接供給。濾波電容E9, C23的作用是使5V供電更加純凈和平滑。
