空調器輸入部分的遙控接收電路

   2020-03-18 和平4069
核心提示:遙控接收電路原理圖見圖4-41,遙控器狀態與CPU引腳電壓的對應關系見表4-7,電路作用是接收遙控器發送的紅外線信號,處理后送至CPU引腳。

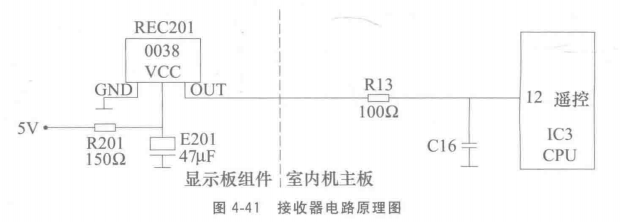

遙控接收電路原理圖見圖4-41,遙控器狀態與CPU引腳電壓的對應關系見表4-7,電路作用是接收遙控器發送的紅外線信號,處理后送至CPU引腳。



遙控器將經過編碼的調制信號以38kHz為載波頻率,發送至位于顯示板組件上的接收器REC201, REC201將光信號轉換為電信號,并進行放大、濾波、整形,經R13送至CPU?腳,CPU內部電路解碼后得出遙控器的按鍵信息從而對電路進行控制;CPU每接收到遙控信號后都會控制蜂鳴器響一聲給予提示。

接收器在接收到遙控信號時輸出端的靜態電壓會瞬間下降至約3V,然后迅速上升至靜態電壓。遙控器發射信號時間約1s,接收器接收到遙控信號時輸出端電壓也有約1s的時間瞬間下降。
