空調器輸入部分的電流檢測電路

   2020-03-18 和平3889
核心提示:電流互感器其實也相于一個變壓器,一次繞組為在中間孔穿過的電源引線(通常為壓縮機引線),二次繞組安裝在互感器上。

電流互感器 電流互感器其實也相于一個變壓器,一次繞組為在中間孔穿過的電源引線(通常為壓縮機引線),二次繞組安裝在互感器上。

檢測壓縮機引線 美的KFR-26GW/DY-B (E5)室內機主板上,電流互感器中間孔穿入壓縮機引線,,說明CPU檢測為壓縮機電流;如果電流互感器中間孔穿入交流電源L輸入引線,CPU檢測為整機運行電流。

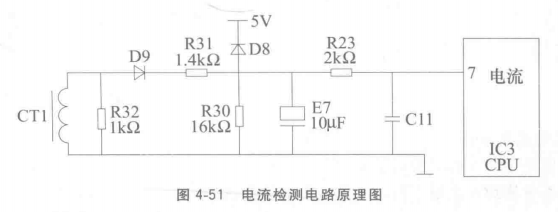

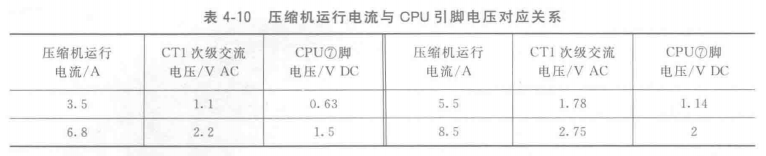

工作原理 電流檢側電路原理圖見圖4-51濟南壓縮機運行電流與CPU引腳電壓的對應關系見表4-10



當壓縮機引線(相當于一次繞組)有電流通過時在二次繞組感應出成比例的電壓,經D9整流、E7濾波、R31R30分壓再經R23送至CPU的⑦腳(電流檢側引腳),CPU(⑦腳)根據電壓值計算出壓縮機實際運行電流值,再與內置數據相比較,即可計算出壓縮機工作是否正常,從而對其進行控制。

測量電流互感器二次繞組阻值 使用萬用表電阻擋,測量電流互感器的二次繞組引腳阻值,實測為483Ω;如果實測為無窮大,則為繞組開路損壞。

臥式電流互感器 在實際應用中,還有一種臥式電流互感器,這種電流互感器未設檢測引線穿入孔,而是直接焊在主板上面,實測一次繞組阻值為0Ω,二次繞組阻值為560Ω。
