空調器輸出部分的蜂鳴器驅動電路

   2020-03-18 和平4548
核心提示:蜂鳴器驅動電路原理圖見圖4-57,電路作用是CPU接收到遙控信號且已處理,驅動蜂鳴器發出“滴”聲響一次予以提示。

工作原理

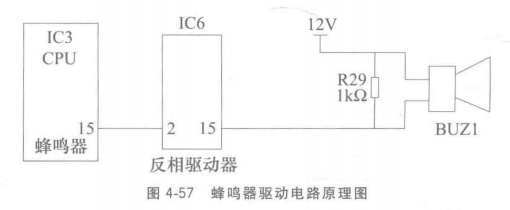

蜂鳴器驅動電路原理圖見圖4-57,電路作用是CPU接收到遙控信號且已處理,驅動蜂鳴器發出“滴”聲響一次予以提示。

CPU?腳是蜂鳴器控制引腳,正常時為低電平;當接收到遙控信號時引腳變?yōu)楦唠娖剑聪囹?qū)動器IC6的輸②腳也為高電平,輸出端?腳則為低電平,蜂鳴器發出預先錄制的音樂。由于CPU輸出高電平的時間很短,萬用表不容易測出電壓。



關鍵元件:蜂鳴器

外觀 蜂鳴器在電路中的英文符號為BUBZ供電電壓一般為直流12V;外觀為黑色的圓往形元件, 2個引腳位于下方,中間帶有較小的圓孔。

測量阻位 使用萬用表電阻擋,表筆接蜂鳴器的2個引腳,實測阻值為無窮大。蜂鳴器在實際維修時損壞的概率很小。

關健元件:反相驅動器

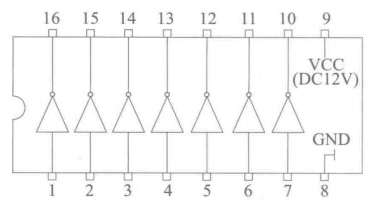

反相馳動器常用型號為2003,實物外形和等效電路圖見下圖,最大輸出電流500mA ;~⑦腳為輸入端,通過電限或直接連接CPU引腳;?~⑩腳為輸出端,連接驅動負載:⑧腳接地,⑨腳為直流12V供電引腳。


(~⑦腳)接收CPU信號,反相放大后在出端(?~⑩腳)驅動負載(繼電器線圈、鳴器、步進電機)。所謂“反相”是指只有當輸端為高電平((2-5V),對應出端引腳接地為約0. 7V的低電平直流12V電壓經負載線圈和反相驅動器愉出端內部接地形成回路負載才能工作(繼電器觸點閉合、鳴器發聲、步進電機轉動)
