空調器輸出部分的步進電機驅動電路

   2020-03-18 和平4162
核心提示:掛式空調器左右導風板一般為手動調節,目前的柜式空調器也有使用步進電機調節上下或左右導風板的。

作用 步進電機是一種將電脈沖轉化為角位移動的執行機構,通常使用在掛式空調器上面,設計在室內機右側下方的位置,固定在接水盤上,作用是馭動導風板上下轉動,使室內風機吹的風到達用戶需要的地方。

說明:掛式空調器左右導風板一般為手動調節,目前的柜式空調器也有使用步進電機調節上下或左右導風板的。

工作原理 步進電機線圈驅動方式為48拍,共有4組線圈,電機每轉一圈需要移動8次。線圈以脈沖方式工作,每接收到一個脈沖或幾個脈沖,電機轉子就移動一個位置,移動距離可以很小。

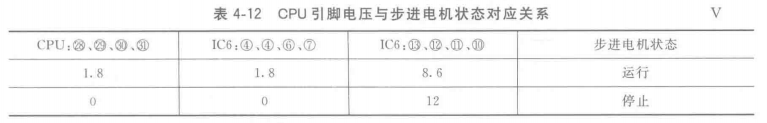

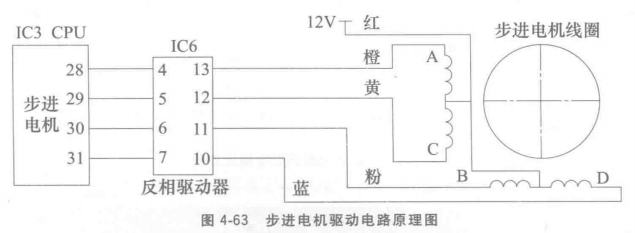

步進電機驅動電路原理圖見圖4-63。CPU引腳電壓與步進電機狀態的對應關系見表4-12




CPU28~31腳輸出步進電機驅動信號,至反相驅動器IC6的輸~⑦腳;IC6將信號放大后在?~⑩腳反相輸出驅動步進電機線圈;步進電機按CPU控制的角度開始轉動,帶動導風板上下擺動,使房間內送風均勻,到達用戶需要的地方。

室內機主板CPU經反相驅動器放大后將驅動脈沖加至步進電機線圈如供電順序為:A-AB-B-BC-C-CD-D-DA-…電機轉子按順時針方向轉動經齒輪減速后傳遞到輸出軸.從而帶動導風板擺動;如供電順序轉換為:A -AD -D-DC-C-CB-B-BA-A,電機轉子按逆時針方向轉動,帶動導風板朝另一個方向擺動。
