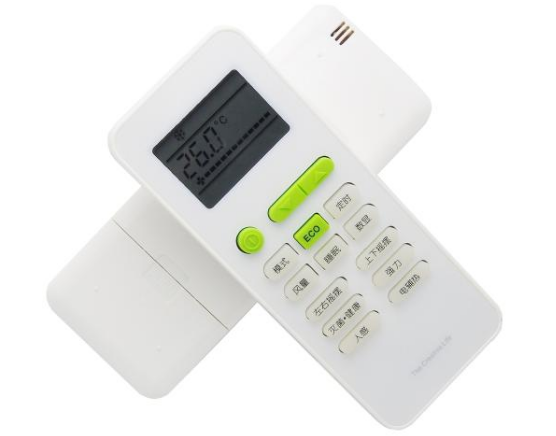

組成 遙控器是一種遠控機械的裝置，遙控距離≥7m，由電路板、顯示屏、按鍵、后蓋、前蓋、電池蓋組成，控制電路單設有一個CPU，位于電路板上面。
顯示流程 電路板和LCD顯示屏通過斑馬線式導電膠相連.斑馬線式導電膠是一種多個引線并聯的導電橡膠，CPU需要控制顯示屏顯示時，輸出的控制信號經導電膠送至顯示屏，從而控制顯示屏按CPU的要求顯示。
晶振電路和鍵盤電路 品牌遙控器晶振電路通常使用2個晶振，1個頻率為4MHz，產生的脈沖信號經8次分頻后產生38kHz的載波脈沖頻率，遙控器發射的信號就是調制在38kHz載波頻率上向外發送的;1個頻率為32. 768kHz，產生32. 768kHz的脈沖信號，主供CPU晶振(時鐘)電路。
鍵盤電路由按鍵和電路板上鍵盤矩陣電路組成。按鍵上面的黑點為導電橡膠，正常阻值為40~150Ω，常用的按鍵如“開關”“溫度加”“溫度減”等，通常會增加導電橡膠的個數或面積，以增加使用壽命。電路板上的鍵盤矩陣電路每個開關，都有2根引線連接CPU的引腳;當按下按鍵時，導電橡膠使開關導通，也就是說CPU的其中2個引腳相通，CPU根據相通引腳判斷出按鍵的信息(如“開關")。
