單相供電柜式空調器的蜂鳴器驅動電路

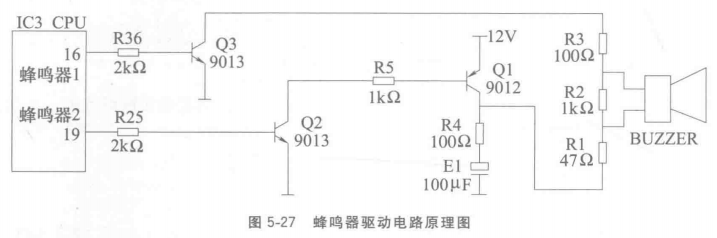

蜂鳴器驅動電路原理圖見圖5-27。電路作用主要是提示已接收遙控信號或按鍵信號，并且已處理。和掛式空調器的蜂鳴器單元電路不同的是。本機使用蜂鳴器發出的聲音為和弦音，而不是單調“滴”的一聲。

CPU設有2個引腳(?、?)輸出信號，經過Q3, Q2, Q1共3個三極管放大后，驅動蜂鳴器發出預先錄制的聲音。
