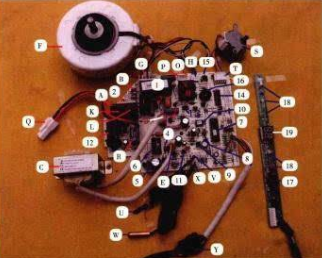

1.主板交流220V供電和壓縮機引線端子 電源L端引線位于壓縮機繼電器的端子上，端子下方焊點與保險管連接，壓縮機引線端子下方焊點為空。電源N端引線則是電源插頭直接供給，主板上標有‘'N"標記。
2.變壓器一次繞組插座 2針插座位于強電區域:1針連接保險管(即電源1，端)，1針連接電源N端。
3.變壓器二次繞組插座 2針插座位于弱電區域，也就是和4個整流二極管(或硅橋)最近的插座，2針均連接整流二極爺(或硅橋)。
4.傳感器插座 環溫和管溫傳感器2個插座均為2針，位于主板弱電區域，2個插座的其中1針連在一起接直流5v或地，而另1針接分壓電阻送至CPU引腳。
5.步進電機插座 5針插座位于弱電區域，其中1針接直流12V電壓，另外4針接反相驅動器。
6.顯示板組件(接收器、指示燈)插座 引線數量根據機型不同而不同，位于弱電區域;插座設計特點是除直流電源地和5V兩個引針外，其余多數引針全部與CPU引腳相連。
7.霍爾反饋插座 3針插座位于弱電區域:1針接直流12V電壓，1針接地，1針為反饋，通過電阻接CPU引腳。
8室內風機(PG電機)插座 3針插座位于強電區域:1針接晶閘管，1針接電容，另1針接電源N端和電容。
9.室外風機和四通閥線圈接線端子 位于強電區域，接線端子與繼電器觸點相連。
注:室外風機和青島四通閥線圈引線一端連接繼電器觸點(繼電器型號相同)，另一端接在室內機接線端子上，如果主板沒有特別注明，區分比較困難，則可以通過室內機外殼上電氣接線圖上標識判斷。
10.輔助電加熱插頭 2根引線位于強電區域:1根為黑線接電源N端，1根為紅線通過繼電器觸點和保險管接電源L端。
