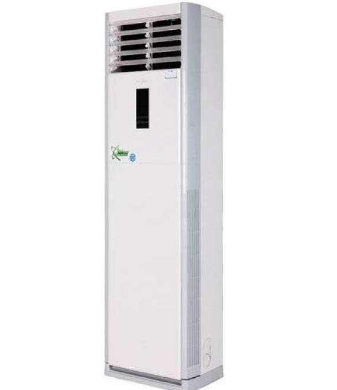

以美的KFR-51LW/DY-GA (F5)柜式空調器為基礎，介紹安裝原裝主板的過程。需要注意的是，主板上插座或接線端子標識的英文符號為美的空調器廠家注明，其他品牌或型號的室內機主板可能會不相同，但可以參考使用。
1.主板外形和安裝主板
①室內機主板和電控盒插頭 電控盒內主要有電源輸人引線、變壓器插頭、傳感器插頭等。
②安裝主板 電控盒左側為室內機主板安裝位置，4個角各設1個塑料固定端子，用于固定主板;4面的中間位置各設1個塑料支撐端子，用于支撐主板，防止主板背面與外殼接觸而引起短路。安裝時將主板對應安裝在四個角的固定端子上面。
2.安裝電源供電輸入引錢
①接線端子標識室內主板供電為交流220V，位于主板強電區域，標識為“L”和“N”，共有2根引線，分別為紅線和黑線，紅線連接接線端子的L端，黑色連接N端。
②安裝引線 將紅線安裝在室內機主板的“L”端子上，黑線安裝在“N”端子上。由于輔助電加熱的“L”端供電引線取自室內機主板，因此“L”端子有2根紅線。
3.安裝變壓器插頭
①插座標識 變壓器共有2個插頭，分別為一次繞組插頭和二次繞組插頭。室內機主板上變壓器一次繞組插座標有“TRANS-IN"，位于強電區域;二次繞組插座標有"TRANS-OUT"，位于弱電區域。
②安裝插頭 將變壓器一次繞組插頭安裝在室內機主板的標有“TRANS-IN”的插座上，將二次繞組插頭安裝在標有“TRANS-OUT”的插座上。
