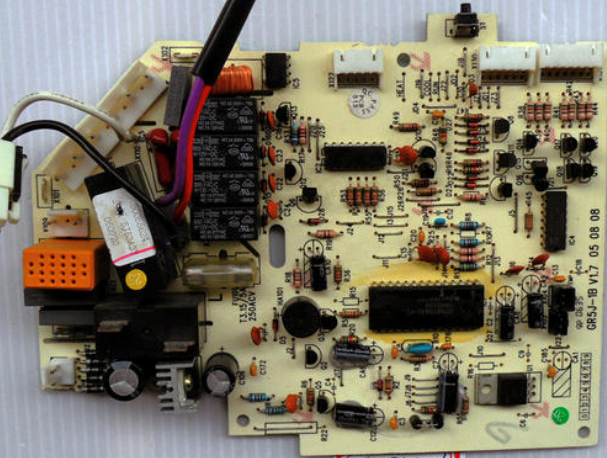

安裝室外機負載引線
連接室外機負載共有2束5根引線，較粗的1束有3根引線，其中的黃/綠色為地線，直接固定在地線端子;較細的1束有2根引線。3束引線中的藍線為N端零線，插頭插在通用板上標有“零線”的端子上。黑線接濟南壓縮機，插頭插在通用板上標有“壓縮機”的端子上。2束引線中的紫線接四通閥線圈，插頭插在通用板上標有“四通閥”的端子上;橙線接室外風機，插頭插在通用板上標有“室外風機”的端子上。
焊接顯示板組件引線
①顯示板組件實物外形 通用板配備的顯示板組件為組合式設計，裝有接收器、應急開關按鍵、3個指示燈。每個器件組成的小板均可以IN斷單獨安裝。
原機顯示板組件為一體化設計，裝有接收器、6個指示燈(其中1個為雙色顯示)、2位數碼顯示屏。因數碼顯示屏需對應電路驅動，所以通用板代換后無法使用。
②常用安裝方法 常用有2種安裝方法:一是使用通用板所配備的接收器、應急開關、指示燈，將其放到合適的位置即可;二是使用原機配備的顯示板組件，方法是將通用板配備顯示板組件的引線剪下，按作用焊在原機配備的顯示板組件或連接引線上。
第1種方法比較簡單，但由于需要對接收器重新開孔影響美觀(或指示燈無法安裝而不能查看)。安裝時將接收器小板M斷，再將接收器對應固定在室內機的接收窗位置;安裝指示燈時，將小板掰斷，安裝在室內機指示燈顯示孔的對應位置。由于無法固定或只能簡單固定，在安裝室內機外殼時接收器或指示燈小板可能會移動，造成試機時接收器接收不到遙控器的信號，或看不清指示燈顯示的狀態。
