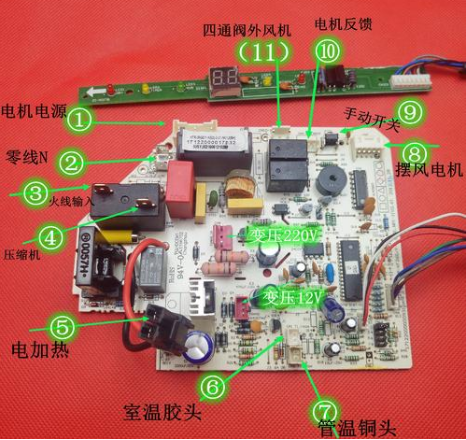

①拆開顯示板組件，根據實際接線畫出接線圖接線圖，可以看出1號線為直流5V供電，為接收器和指示燈供電;2號線為直流電源地;3, 4, 5號線為3個指示燈的控制引腳(引線接在通用板上的CPU相關引腳);6號線所起的作用既是將遙控信號傳至通用板CPU，又是將按鍵信號傳至通用板CPU，所以此線有2個功能。
②焊接接收器引線 將1號線(5V), 2號線(地), 6號線(信號輸出)按功能直接焊至接收器的3個引腳上，將3號線直接焊至指示燈的負極引腳上，4號線和5號線保留不用。
③焊接指示燈正極供電引線 用一根較細的引線一端接在1號線(5V)上，另一端接在指示燈的正極為其供電。
④焊接按鍵引線 用一根較細的引線一端接在2號線(直流電源地)上，另一端接在原機顯示板的“電源開關”按鍵的一個引腳上;按鍵的另一個引腳再用一根較細的引線接在6號線上。
⑤焊接完成 至此，顯示板引線已全部焊接完畢，上電使用遙控器試機，通用板應能接收遙控信號，指示燈點亮，按壓原顯示板的“電源開關”按健應能開機和關機。
說明:由于原機接收器工作電壓5V由顯示板直接供給，也就是說接收器的工作電壓5V是供電電壓的一個分支，與供電電壓并聯，因此在焊接引線前，要將接收器、指示燈、按鍵開關3個元件在顯示板上的銅箱劃斷，防止通用板引線為接收器提供5V電壓的同時，也為原機顯示板CPU和相關弱信號處理電路供電。
安裝環溫和管溫傳感器探頭
配備的環溫和管溫傳感器引線直接焊在通用板上面，因此不用安裝插頭，只需要安裝探頭。原機的環溫傳感器探頭安裝在離心風扇外部罩圈上面，將配備的環溫傳感器探頭也安裝在原位置，管溫傳感器探頭插在位于蒸發器的檢測孔內。
至此，代換柜式空調器通用板的工作已全部完成。
