由于過去機房負載密度小,不正確的氣流分配不會造成嚴重的問題。然而越來越高密度的負載,開始考驗現在的氣流分配單元,使一些問題逐步顯現出來,例如所有機柜朝向同一方向設計,大多數情況出于美觀的考慮,但實際上耗費了冷量資源和成本,下面介紹有關氣流分配中送風口與回風口的設計。
機柜內氣流路徑和機柜布局是引導空氣流通改進制冷效果的關鍵因素,但要確保最佳制冷效果,還有一個關鍵因素:送風口與回風口設計。
通風口的位置不當會使冷空氣在到達設備前與熱空氣混合,從而引發上述各種效率問題和額外成本。送風口或回風口位置不當?shù)那闆r很常見,幾乎會抵消所有冷熱通道設計的優勢。

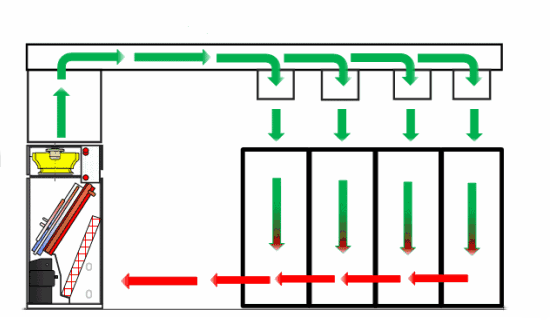

送風口設計的關鍵在于將其置于盡可能接近設備進氣口的位置,將冷空氣限制在冷通道內。對于地板下送風方式的機房,意味著要將打孔地板放置于冷通道內。上送風與下送風系統一樣有效,但關鍵還是要將回風口設置于冷通道的上部,而且這些通風口的設計必須能引導空氣向下進入冷通道(而不是橫向擴散)。在上送風系統與下送風系統中,任何通風口若位于不運行設備的區域,均應暫時關閉。因?yàn)檫@些通風口會阻止回風進入制冷系統,從而降低濕度。
|
設計缺陷 |
對可用性的影響 |
對總成本的影響 |
解決方案 |
|
熱回風位置不在熱通道上方；吊頂燈帶有回風口，且位于冷通道上方 |
形成熱區，特別是在機架頂部；冷卻冗余降低 |
增加電器成本；降低了機房空調制冷量；需要加濕器；耗水量增加 |
將熱回風口置于熱通道上方；不要使用在冷通道上有回風口的等，或阻塞冷通道上方的回風口 |
|
架空送風口在熱通道上方；地板送風口在熱通道中 |
形成熱區；冷卻冗余降低 |
增加電氣成本；降低了機房空調制冷量；需要加濕器；耗水量增加 |
對于架空輸送，失蹤將架空送風口置于冷通道上方；對于活動地板，送風口始終置于冷通道中 |
|
地板送風口附近無設備；架空送風口敞開，上方無設備；或送地板內安裝管道、電纜和通道孔 |
小 |
增加電氣成本；降低了機房空調制冷量 |
封閉通風口，火災無設備的位置打開 |
|
在天花板區域，回風口位置低 |
機房空調容量降低；冷卻冗余降低 |
增加電氣成本；降低了機房空調制冷量；需要加濕器；耗水量增加 |
將吊頂用于回風口強制通風，或延長管道以收集頂點的回風 |
