兩級容量可調的渦旋壓縮機。當小型制冷壓縮機應用于熱泵機組時，設計者面對制冷容量與熱容量不一致的矛盾，對同一建筑物而言，夏季制冷足以滿足的條件下，在制執工況時，會產生蒸發溫度過低而造成制熱量不足的情況，而此類制熱量不足，在極端氣溫條件下可達30%~50%的差距，為此兩級容量的壓縮機應運而生。

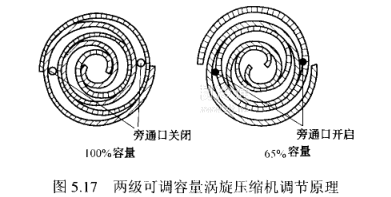

如圖5.17所示，兩級可調容量渦旋壓縮機在渦旋定子端面一定位置打兩個小孔，并將小孔在定子端面上用一連接管引至控制閥。當控制閣關閉,壓縮處于制熱狀態，此時為100%的容量。當開啟控制閥，旁通口開啟，中間壓力的氣體勞通與吸入氣體混合，實現65%左右的吸氣容量的調節。這樣，有效地解決了冬季、夏季壓縮機容量的匹配。由于不改變壓縮機的轉速，避免了低轉速時對潤滑的影響與高轉速時壓縮機噪聲與振動加大的影響，避免了空調機組整機加裝輔助電加熱系統的要求，并可適應部分負荷的需要。

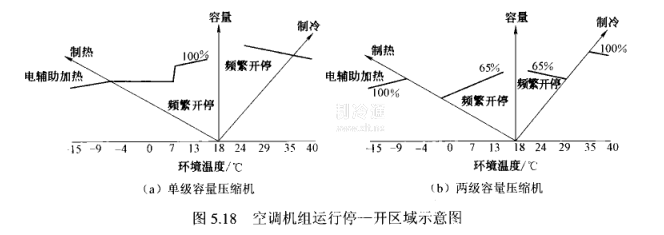

圖5.18為一室調機組運行停一開區域示意圖。以環境溫度18℃為中軸，高于18℃區域為制冷區域，低于18℃為制熱區域，兩斜線中所含區域為壓縮機容量過大而造成頻繁開一停區域。此外為全容量不足區域。斜線上為機組容量與負荷相匹配。
由圖5.18可看到，由于采用兩級容量的壓縮機，在夏季制冷和冬季制熱時，可在較廣的范圍內實現全容量的運轉，而減少了在頻繁關一停區域的溫度范圍，在較寬的一段溫度區域中處于匹配平衡的容量范圍內(在頻繁開一停與全容量運行區域的交界線重合區域)。
