熱泵型空調器夏季用于供冷、冬季用于供熱，共用一制冷系統，基本結構與普通空調器相同，只不過需增設一個電磁四通換向閥，四通換向電磁閥的構造由閥體、左右閥心、左右彈簧、銜鐵和電磁線圈等組成。閥心與街鐵連成一體，能一起移動。右彈簧彈力大于左彈簧的彈力，使電磁線圈斷電時銜鐵復位，這時左彈簧起緩沖作用，以減少閥心向右移動，左閥心關閉左邊的閥孔，而右邊閥孔被右閥心打開;線圈斷電時磁場消失，銜鐵左移復位，右交心關閉右邊閥孔，同時左邊閥孔被左閥心打開。

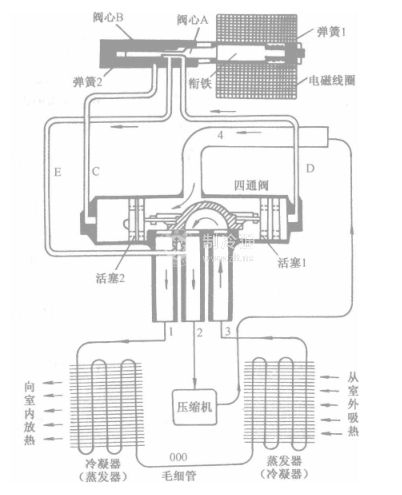

電磁四通換向閥工作原理如圖5.62所示。當空調器的冷熱換向開關扳向制冷時，換向閥中的電磁閥線圈斷電，銜鐵左移，左閥孔打開，毛細管A與B接通，而C管堵住。由于換向閥上的4號管與壓縮機排氣管相連接，閥體內腔除被滑塊蓋住部分外，均充滿高壓氣體，而高壓氣體通過活塞上的小孔向左右兩端的空腔充氣。又由于毛細管C被堵不通，因而右活塞右端空腔內充滿高壓氣體，而毛細管A和B能過2號管與壓縮機吸氣管(低壓側)相通，使左活塞左端空腔內的氣體不斷被壓縮機吸走，形成低氣壓區。這就是說，換向閥左右活塞兩端的空腔內形成一個自右向左的壓力差，從而將滑塊推向左側，使1號管和2號管靠滑塊而接通，這時，室內側的熱交換器就變成蒸發器，液態制冷劑在蒸發器內吸熱汽化，起制冷作用。
將空調器冷熱換向開關扳向制熱檔，則電磁閥的線圈通電，銜鐵右移，毛細管B和C接通，A管堵住，這時換向閥滑塊右移，2號管和3號管接通，室內側的熱交換器就變成冷凝器，氣態制冷劑在冷凝器內液化放熱，達到制熱的目的，圖中換向閥處于制熱工況位置。
