Y系列誘導器的技術性能:
Y系列誘導器的空氣動力性能 一次風量與工作壓力。Y系列誘導器共使用三種型號的噴嘴，每一型號的噴嘴都各自規(guī)定一個噴嘴風速使用范圍，因此不同長度型號和不同噴嘴型號便有相應的一次風量使用范圍。

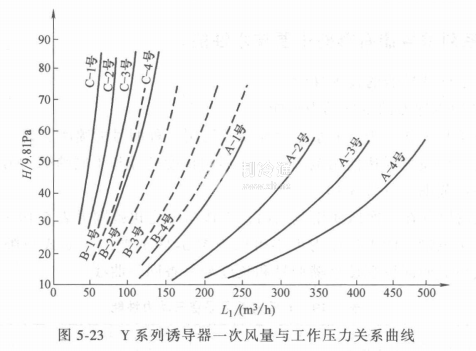

Y系列誘導器在一次風使用范圍內，若求誘導器在某一個一次風量下的工作壓力大小可以查圖5-23的曲線。立式與臥式誘導器不論單面回風與雙面回風都按噴嘴型號和長度型號查同一曲線。

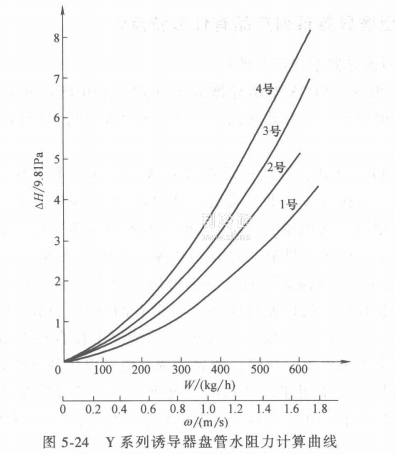

Y系列誘導器盤管水阻力 Y系列四種長度誘導器單個盤管在某一流量下的水阻力計算如圖5-24所示。
對于雙面回風誘導器，若兩個盤管的進水管為串聯(lián)接法，則整個誘導器的水阻力必須按單個盤管求出后增加一倍阻力;若進水管為并聯(lián)接法，則整個誘導器的水阻力按進水量的一半求出單個盤管的水阻力。

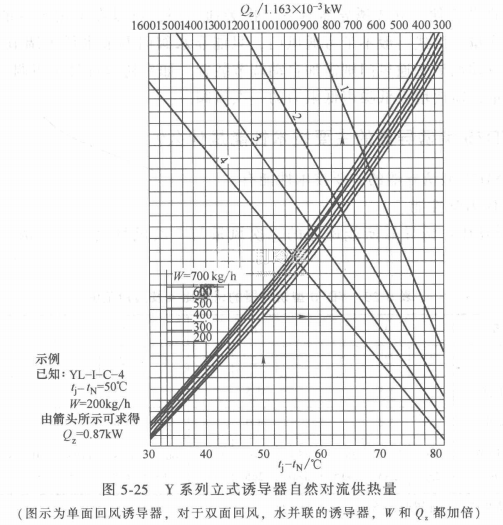

Y系列誘導器盤管熱工性能 Y系列立式誘導器自然對流供熱量的計算如圖5-25所示。
