制冷壓縮機中的液壓泵主要有外嚙合齒輪液壓泵、月牙形內嚙合齒輪壓泵、內嚙合轉子液壓泵和偏心孔泵機構。
外嚙合齒輪液壓泵

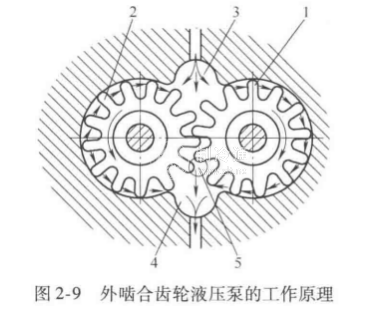

外嚙合齒輪液壓泵的工作原理如圖2-9所示。液壓泵殼體內有兩個相互嚙合的同直徑齒輪 ，曲軸帶動主動齒輪旋轉時，油就從吸油腔一邊通過齒間凹槽與泵體內壁形成的許多儲油空間 被排送到排油腔一邊 ，并源源不斷地向外排出。
月牙形內嚙合齒輪液壓泵

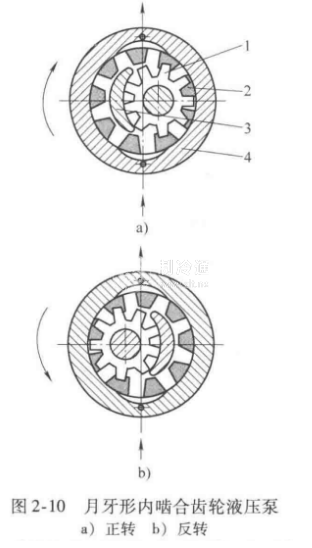

月牙形內嚙合齒輪液壓泵如圖2-10所示。月牙形內員合齒輪液壓對主要由內此輪(主動) ，外齒輪 (從動)、月牙體、泵體和和泵蓋組成。月牙體和泵蓋將內、外兩個齒輪分割成許多儲油空間。兩齒輪旋轉時，將封閉空間內的潤滑油由吸油腔一邊被排送到排油腔一邊。月牙形內齒輪的特點是無論正轉還是反轉都能按照原定流向供油，這種液壓泵外形尺寸小,結構緊湊，因此非常適用于全封閉和半封閉式壓縮機。
圖2-10a中齒輪為順時針旋轉，潤滑油從下部吸入，上部排出; 而在圖2-10b中，齒輪為逆時針旋轉，此時通過月牙體背面卡在泵蓋的半圓槽內的定位結構，使月牙體轉過 180°，從而改變了兩齒輪的嚙合方式，潤滑油仍然從下部吸入上部排出。
