比例式調節器可分為直接作用式和間接作用式兩種。
直接作用式比例式調節器
直接作用式比例調節器的特點是:它將感受元件、調節器和執行機構都組成一個整體，當調節參數對給定值發生偏差時，感受元件的物理量發生變化，這種變化產生的能量直接推動調節機構動作。調節機構的位移與調節參數的變化成正比。
直接作用式比例調節器具有結構簡單，價格便宜等優點，但是靈敏度和精度較差，只適用于負荷變化較小，純滯后不太大，時間常數較大而工藝要求又不高的調節系統中。例如冷庫自動控制容器液位的浮球閥，它的開啟度與液位變化成正比;控制制冷劑流量的熱力膨脹閥，它的開啟度與蒸發器回氣管中制冷劑的過熱度成正比;還有吸氣壓力調節閥、水量調節閥……，這些都是直接作用式比例調節器。
間接作用式比例調節器

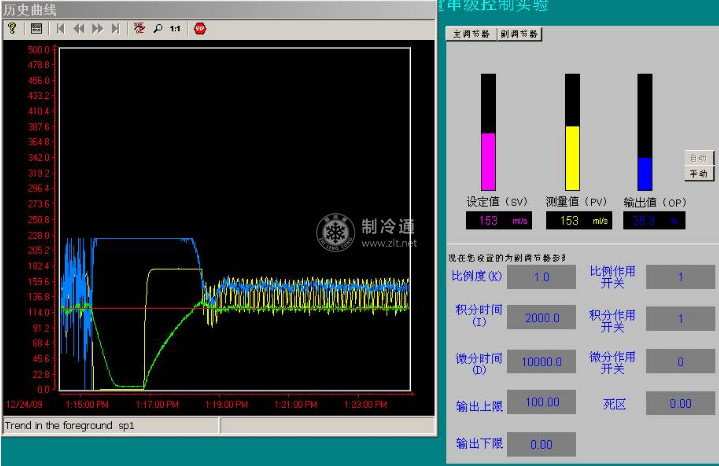

間接作用式比例調節器的特點是:它將感受元件、調節器和執行機構分別組成二個或三個部件。當被調參數發生變化后，感受元件只發出指揮信號給予調節器，調節器將信號放大后送至執行機構，控制調節機構動作。由于執行機構從外部輸人輔助能最，它能發出較大的力量和功率，所以它比直接作用式比例調節器的靈敏度高，輸出功率較大，作用距離也較遠，便于集中控制。但是它結構復雜，價格較貴.又必須提供輔助能源等缺點，小型冷庫中一般不采用。
間接作用私比例調節器種類，按引入輔助能量的形式可分為電動、氣動和液動調節器。制冷裝置中常采用的是電動、氣動及電一氣混合式。液壓調節器僅用于要求動作迅速，且能提供很大推力的場所，例如活塞式氨壓縮機氣缸卸載調節，采用油壓比例式調節器控制氣缸卸載，屬于間接式比例式調節器，它安裝在氮壓縮機控制臺上，它由信號接收器，噴嘴球閥放大器和液動放大器三部分組成。用油管傳遞信號。
