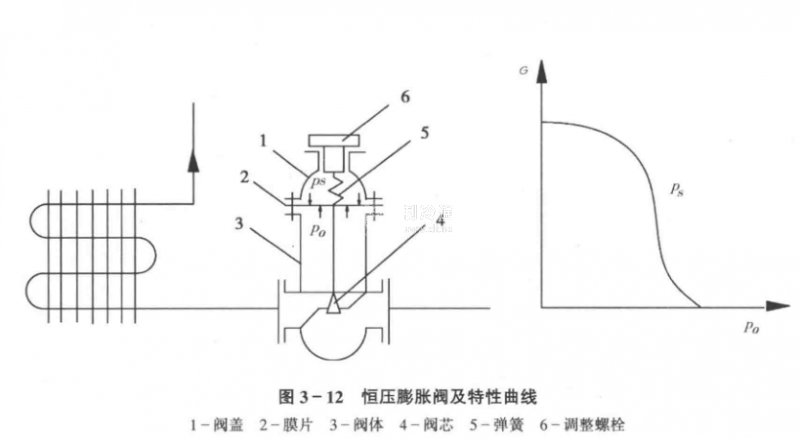

恒壓膨脹閥是依靠蒸發壓力來調節供液最的一種自動膨脹閥。圖3-12為恒壓膨脹閥的結構示意圖及特性曲線。在閥體與閥蓋之間有一膜片，膜片的下方作用有蒸發壓力Po，膜片的上方作用有彈簧的當量壓力Ps。彈簧當量壓力的大小可調，當其壓力調定后，隨著冷量負荷的變化，當蒸發壓力大于彈簧力時，閥門關閉，停止供液;當蒸發壓力降低并低于彈簧力時，閥門打開，而且蒸發壓力越低閥門的開度越大。
恒壓膨脹閥的調節特性與壓縮機的變工況特性是相反的。當蒸發壓力(或蒸發溫度)降低時，壓縮機的制冷能力減小，要求減少制冷劑的供液量，但恒壓膨脹閥卻使供液量增大，易導致壓縮機的濕行程。反之當蒸發壓力增大時，壓縮機的制冷能力增大，而恒壓膨脹閥的供液量卻減少，將會導致蒸發器缺液。因此，恒壓膨脹閥只是用于蒸發溫度及冷量負荷比較穩定的情況。
