當蒸發器有多個制冷劑環路時，從膨脹閥流出速度頭逐漸減少，流線均勻，無明顯紊流的制冷劑發送到蒸發器的各個環路需要通過液體分配器配送，以保證各環路供液均勻。目前普遍采用的分液器有三種型式，即文丘里式、壓降式、離心式。

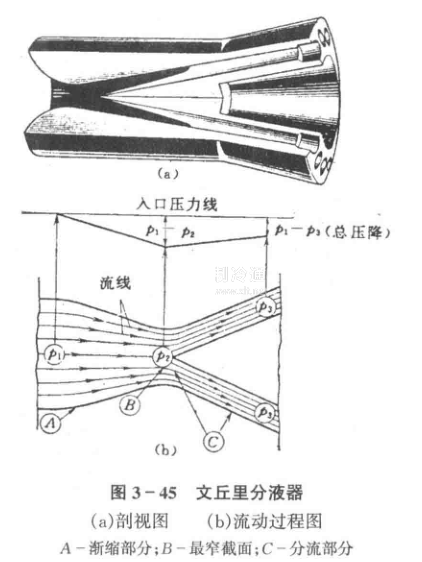

文丘里噴管式分液器，其流動特性見圖3一45所示。制冷劑從截面A進入后，先漸縮到B再減速擴壓到C,靠眼力能均勻分流。管內的收縮與擴張段采用平滑過渡，整個過程中不發生紊流，壓力換失小(壓力損失與局限在液體與管壁面的摩擦)。但因內部是一個特殊的曲面，制造復雜。

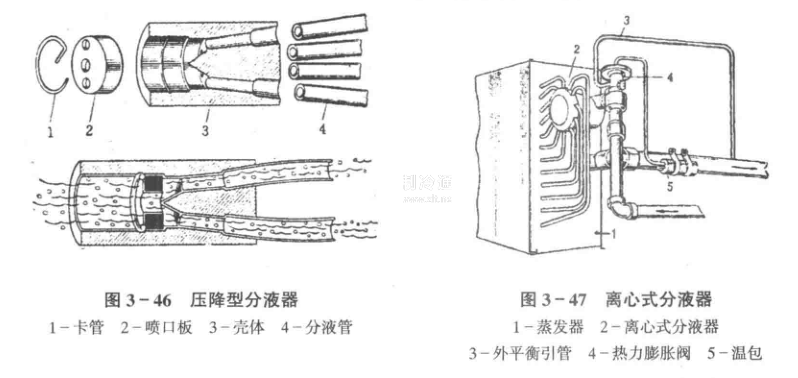

壓力降式分液器，其流動特性見圖3一46所示。該分液器是由一圓柱形殼體，內設可更換的噴嘴，端部用一彈簧圈固定.以減少壓力降增加液體的流速。因而均勻地輸送混合液體和蒸汽，并消除重力影響，從而實現向各輸出口均勻供液。噴嘴的大小決定分液器的能力，使用時應根據制冷量選擇大小。
離心式分液器(見圖3一47)，其原理是利用高的入門速度去產生渦旋效果使液體和產生的閃發氣體均勻棍合，并使棍合物均勻分配到各個蒸發器入口管。
